Tamaño compacto, grandes oportunidades
Facilidad de transporte
Excelente movilidad
Flujo de material uniforme
Mayor comodidad
Pantallas de fácil visualización
Bajos costes de propiedad y de operación
Product Link™ Elite
Kits de mantenimiento y reparación

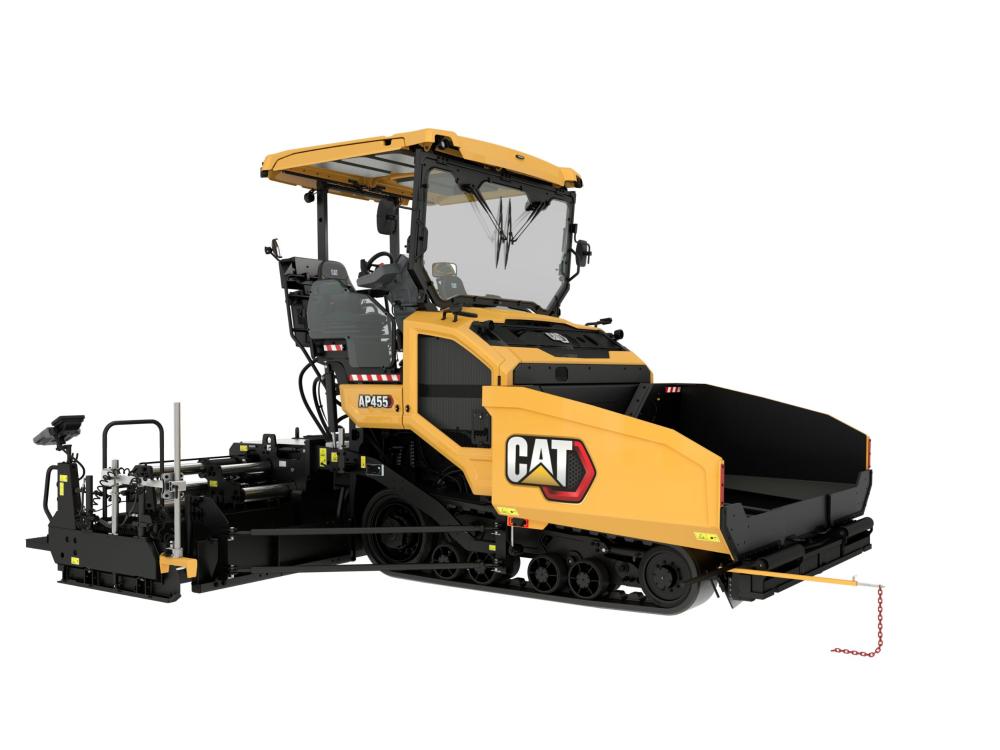

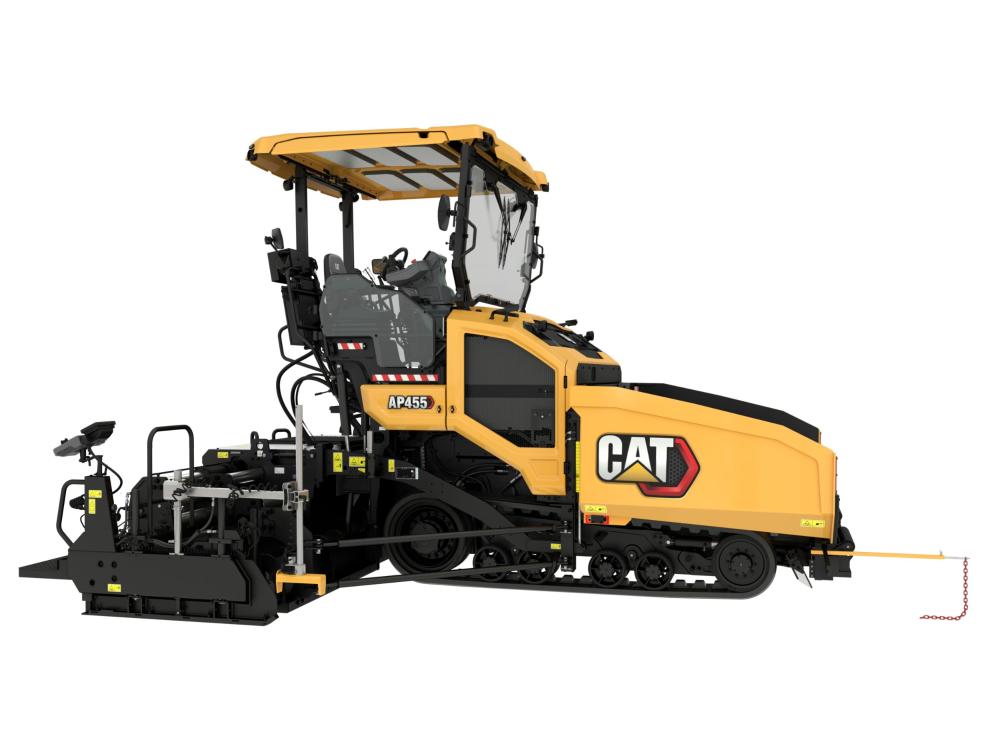

- Su tamaño compacto y el poco espacio que ocupa permiten maniobrar con facilidad en espacios reducidos para realizar un trabajo eficiente en aplicaciones de tipo urbano.
- La ajustada capacidad de giro de 90º grados permite a la extendedora rotar y cubrir caminos en una pasada de pavimentación de retorno.
- Las anchuras de pavimentación estándar con la regla SE47 V son de 2,4 m - 4,7 m (8' - 15' 6") con una anchura máxima de 6,1 m (20').
- Las anchuras de pavimentación estándar con la regla SE47 FM son de 2,4 m - 4,7 m (8' - 15' 6") con una anchura máxima de 5,9 m (19' 6").
- Las anchuras de pavimentación estándar con la regla SE47 FM son de 2,4 m - 4,7 m (7' 10" - 15' 4") con una anchura máxima de 6 m (19' 8").
- Las profundidades de pavimentación de hasta 300 mm (12") admiten aplicaciones de pavimentación de áridos.
- El peso de la combinación de pavimentadora y regla de 14,9 m (32,913 lb) facilita el transporte en diversos tipos de remolques

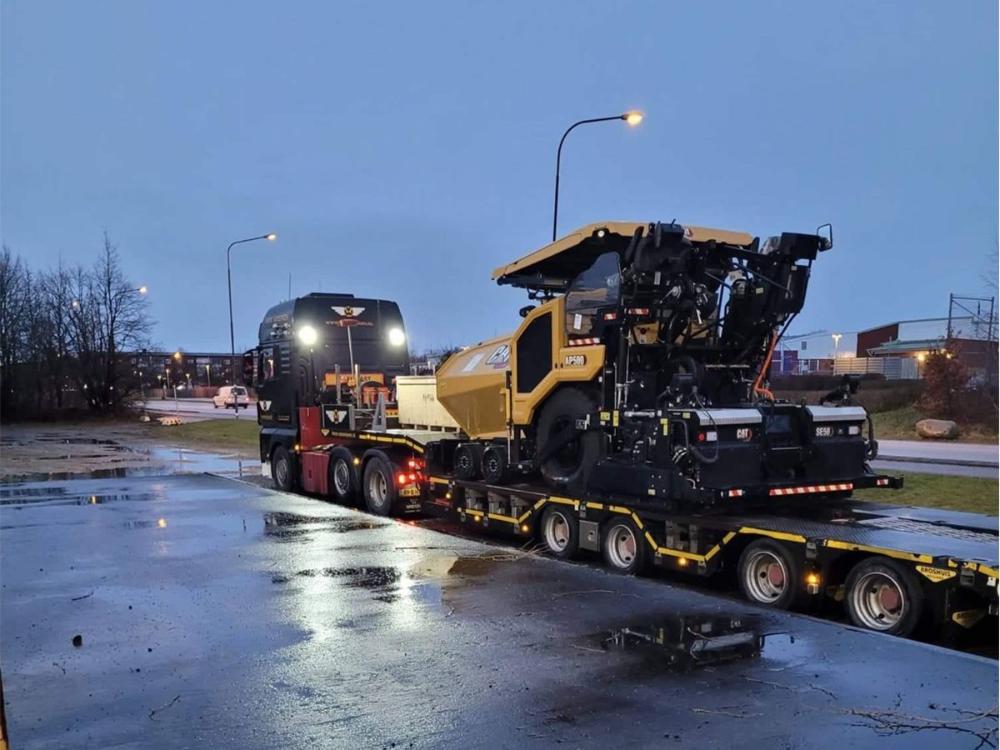

- Con una longitud inferior a 5,6 m (18' 4") y una anchura de 2,55 m (8' 4"), la máquina se puede transportar sin necesidad de contar con un permiso especial. Cuando está equipada con extensiones de 225 mm (9'), la anchura de transporte es de 3 m (10') y la anchura de extendido se extiende hasta 5,1 m (16')
- El ángulo de carga frontal de 18º y el amplio espacio libre hasta el paragolpes delantero reducen la necesidad de instalar un bloqueo adicional al cargar la máquina en los diversos tipos de remolque.
- Subir o retraer la capota es rápido y sencillo, con opciones eléctricas o manuales.
- Las ubicaciones de los anclajes frontales, centrales y traseros permiten fijar la extendedora de un modo eficiente para que esta pueda trasladarse rápidamente al siguiente lugar de trabajo.

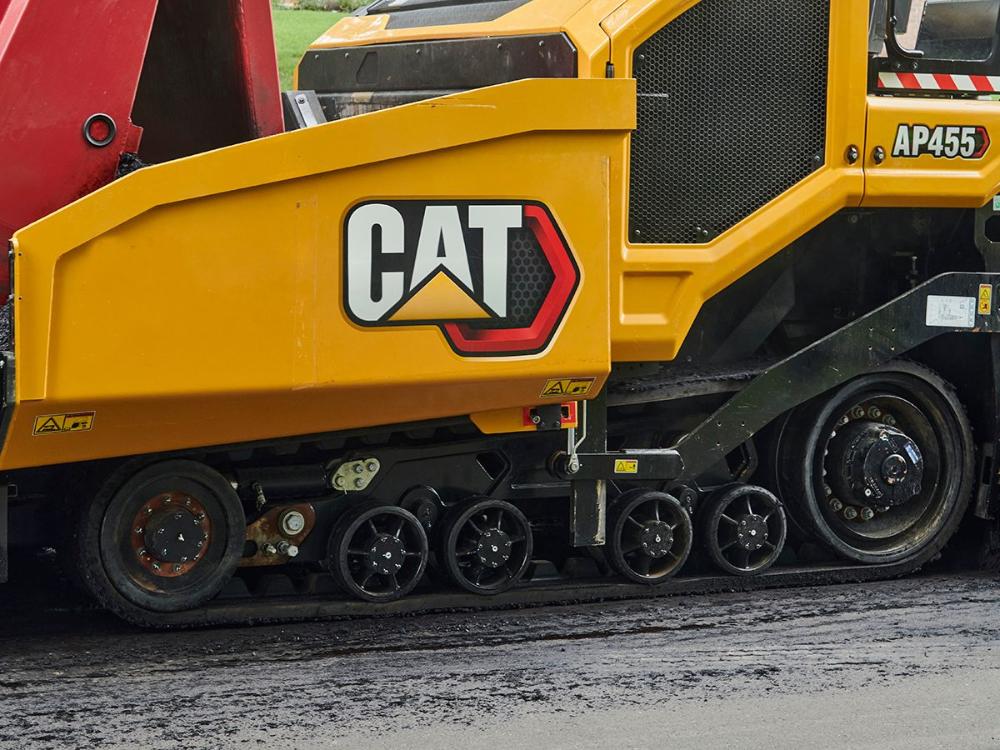

- El tren de rodaje Mobil-trac™ ofrece una excelente movilidad, una extraordinaria tracción y rápidas velocidades de desplazamiento para facilitar al máximo la maniobrabilidad en el lugar de trabajo.
- Las cadenas contragiratorias ofrecen una excelente maniobrabilidad en espacios reducidos.
- Los acumuladores autotensores, los bloques guía centrales y los resistentes cables de la correa interna ayudan a garantizar la durabilidad.
- Los componentes revestidos de caucho ayudan a dejar pasar el asfalto y evitar su acumulación.
- El eficiente diseño de arado retira el material de las cadenas y ayuda a eliminar los parches fríos causados por la compresión de las cadenas.
- El sistema de apisonado de amplitud única con vibración de la plancha de la regla de frecuencia variable proporciona un flujo de material excelente y texturas de esteras ajustadas.

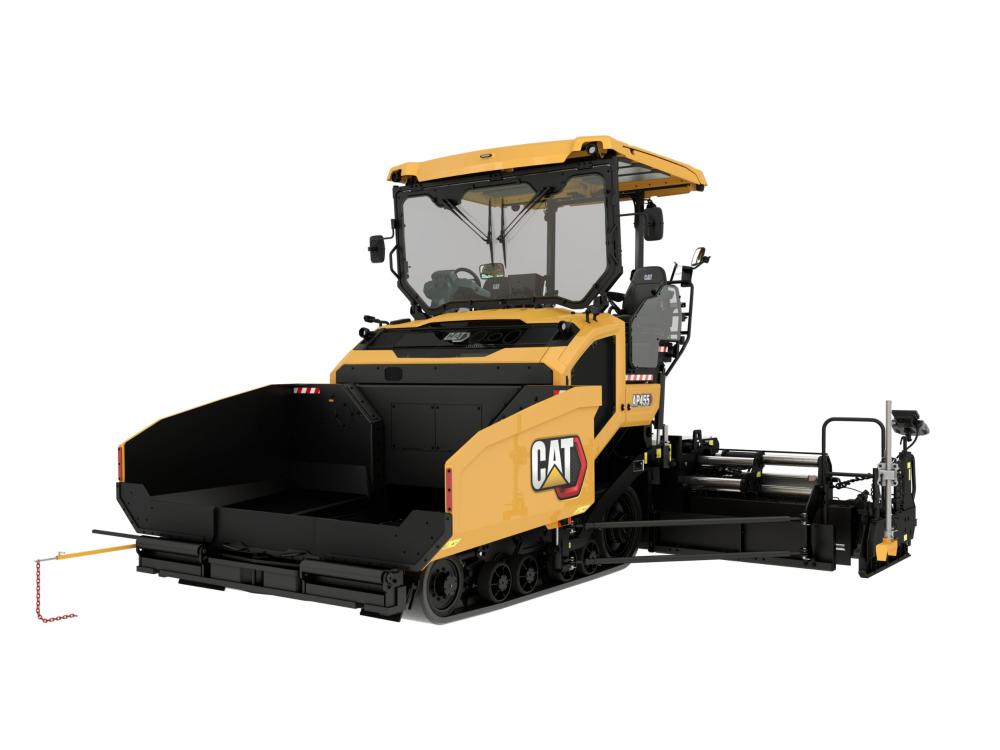

- La baja altura de entrada del camión y la corta compuerta delantera mejoran el flujo del material a la vez que simplifican la limpieza.
- El diseño del sistema alimentador con ahoyadores de 355 mm (14") de diámetro ofrece un flujo de material uniforme en toda la regla para realizar un trabajo eficiente con cualquier anchura de pavimentación, ya sea ancha o estrecha.
- La estrecha cámara de los ahoyadores mantiene el material en movimiento y ayuda a eliminar parches estancados.
- Control independiente de cada sensor de alimentación de material; bastará con desactivar el sensor para ofrecer un control de la alimentación proporcional manual.
- El sistema de ventilación opcional extrae los gases de la cámara de los ahoyadores y los redirige lejos del operador para ofrecerle un entorno de trabajo más cómodo.

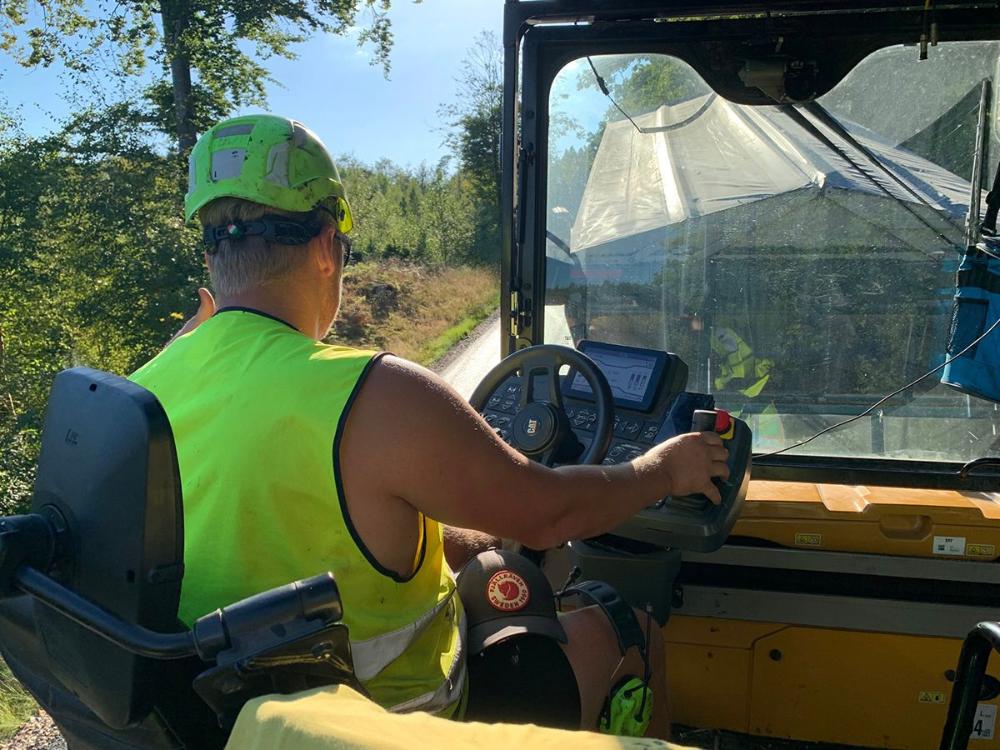

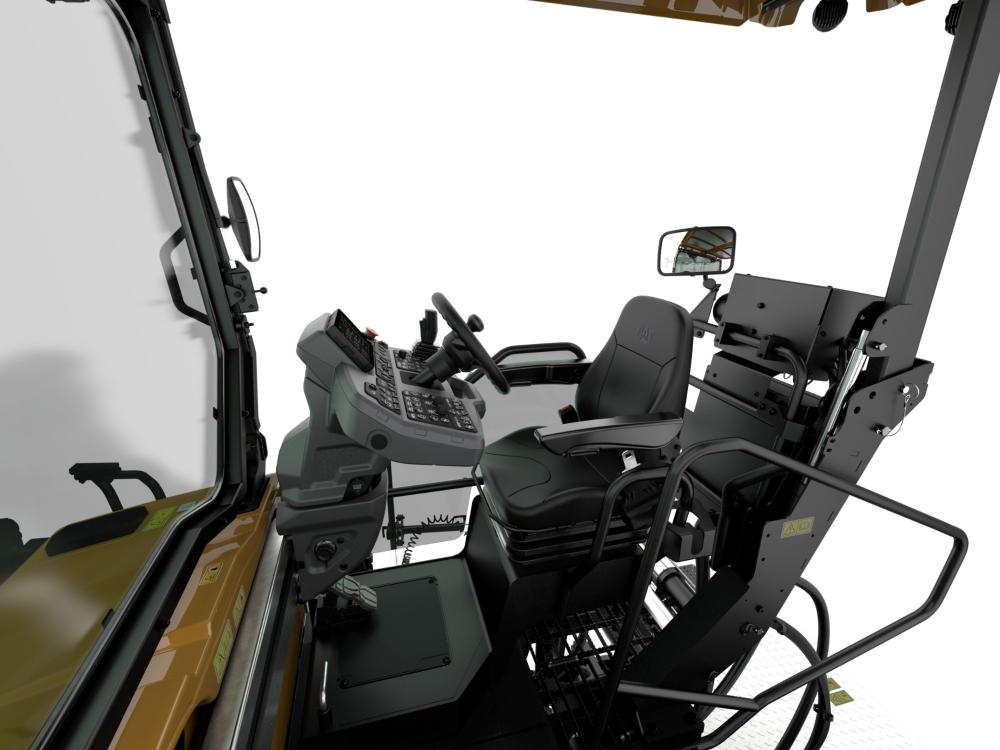

- La pantalla deslizante única permite manejar la máquina desde ambos lados.
- Los dos asientos independientes basculan 40º fuera de la plataforma para tener una buena visibilidad de los bordillos y obstáculos.
- La altura optimizada y el tubo de escape integrado proporcionan una total visibilidad alrededor de la máquina.
- Los parasoles opcionales montados sobre la regla y la pavimentadora protegen de la luz directa del sol.
- El asiento con calefacción opcional proporciona un mayor confort cuando se trabaja en lugares con bajas temperaturas.
- El cinturón de seguridad de 76 mm (3") de alta visibilidad ayuda a los operadores a cumplir las normas de seguridad.
- Pantallas táctiles de alta definición con control de brillo ajustable para todas las condiciones de iluminación, incluida la luz directa del sol.
- El nuevo monitor de pantalla táctil con estructuras de menús simplificadas, los gráficos intuitivos y las teclas de acceso directo ayudan a simplificar los ajustes de la máquina.
- Entre las funciones del menú principal, que se activan con tan solo pulsar un botón, se incluyen el calentamiento de la regla, el sistema de lavado, la activación del sistema vibratorio, el sistema de ventilación y el panel de accesorios.
- Se ofrecen las opciones Cat® Grade Control o Basic Grade Control.
- Las pantallas pueden personalizarse según los requisitos específicos de cada idioma con múltiples opciones disponibles.

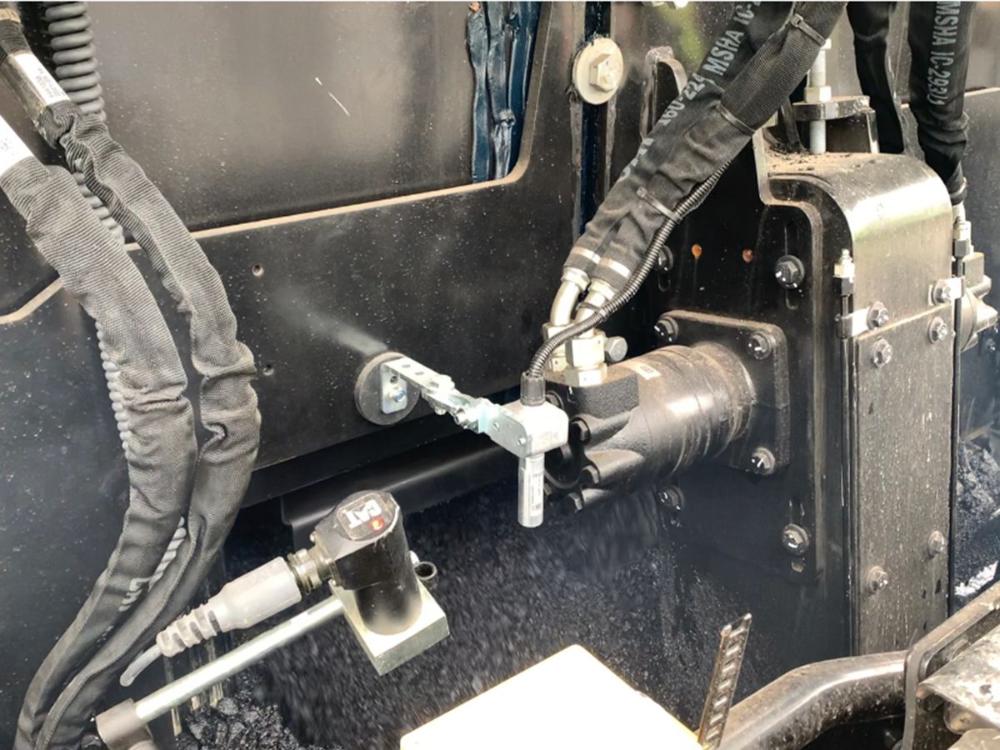

- El sistema de lavado incluye indicación de nivel.
- El duradero motor Cat C3.6 proporciona 90 kW (120 CV) de potencia con variaciones que cumplen las normas de emisiones Tier 4 Final de la EPA de EE.UU. y Stage V de la UE. El motor Cat 3.6 también cumple las normas de emisiones MAR-1 de Brasil y UN ECE R96 Stage IIIA, equivalentes a U.S. EPA Tier 3 y EU Stage IIIA.
- Un único proveedor de motores y piezas de maquinaria Cat ayuda a maximizar el tiempo de actividad
- El exclusivo modo Eco y el control automático del régimen del motor reducen el consumo de combustible, así como los niveles de ruido para proporcionar una mayor comodidad y mejorar la comunicación.
- Las planchas de los transportadores y las protecciones de las cadenas se han diseñado para minimizar la necesidad de mano de obra y reducir el coste de los trabajos de sustitución.

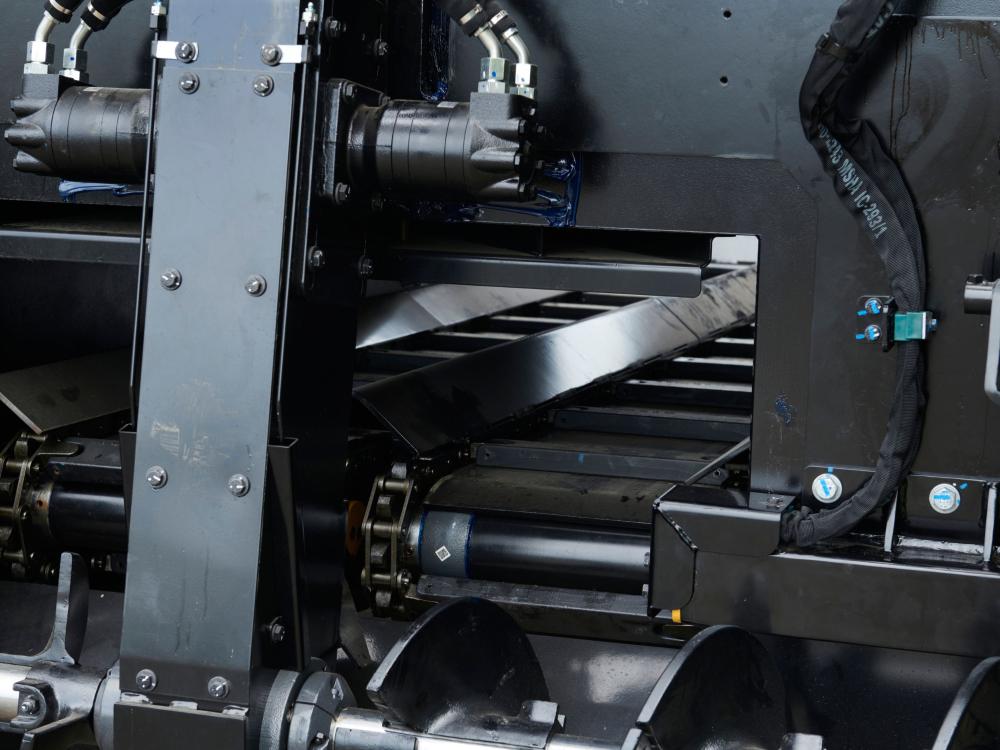

- Los motores de alto par libres de mantenimiento reducen los requisitos de servicio de los sistemas de accionamiento de ahoyadores y transportadores.
- Tome decisiones oportunas basadas en hechos para maximizar la eficiencia, mejorar la productividad y reducir los costes de propiedad y de operación.

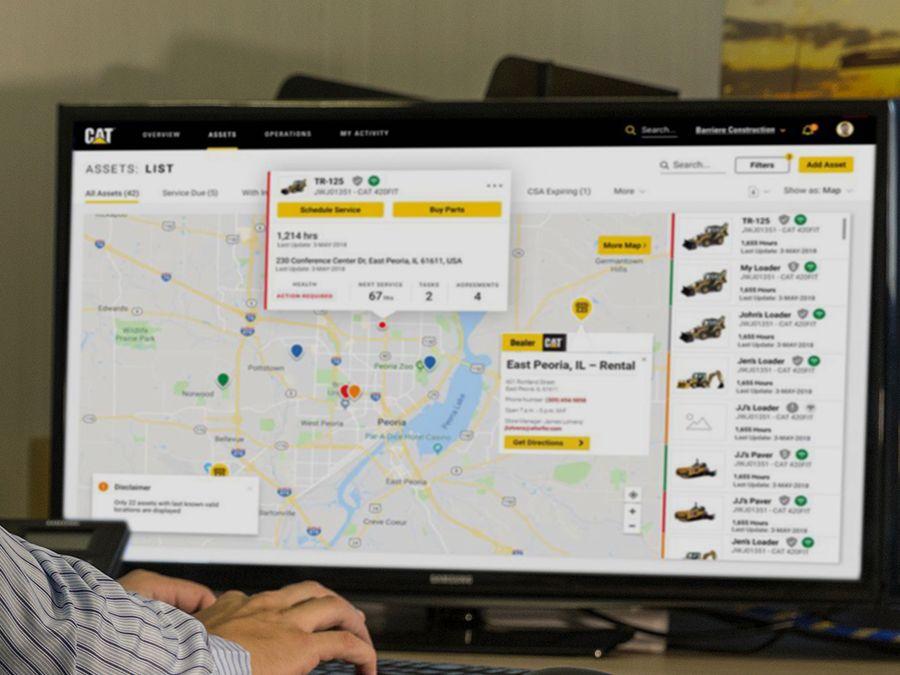

- Lleve un seguimiento de la ubicación, las horas de funcionamiento de la máquina, el consumo de combustible y el tiempo de inactividad en tiempo real con total facilidad.
- Se ofrecen códigos de diagnóstico a través de aplicaciones web en línea.
- Remote Flash para facilitar las actualizaciones de software.
- Mantenimiento programado y notificación de SOS.
- La desconexión remota desactiva el motor para mejorar la seguridad.

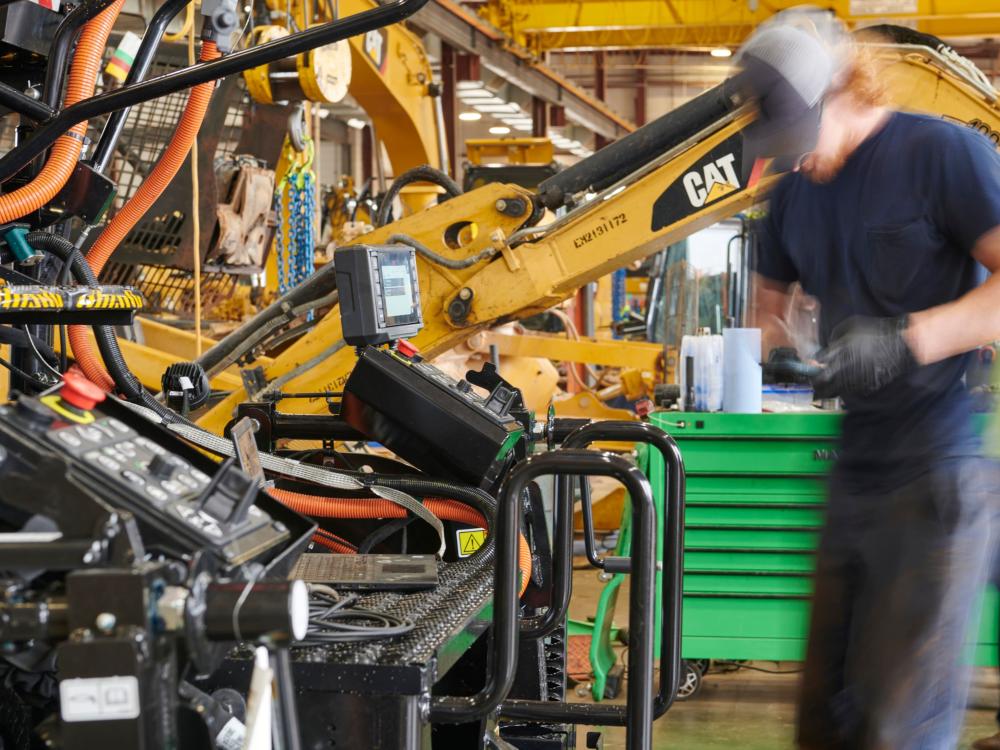

- Los kits de mantenimiento y reparación de la extendedora y la regla incluyen todas las piezas necesarias para realizar reparaciones específicas.
- Las piezas Cat originales se fabrican conforme a unas especificaciones precisas y están diseñadas para ofrecer un óptimo rendimiento y el máximo tiempo de actividad.
- Los kits de reparación se identifican mediante un único número de pieza para facilitar el pedido.
- Algunos kits están disponibles para que el distribuidor los incluya con las compras directas o los ofrezca a través de su taller.
Dimensiones
| Anchuras de pavimentación con SE47 VT |
2,4 m - 6 m (7' 10" - 19' 8") |
| Altura de entrada de camión |
567 mm |
22 pulg |
| Longitud de funcionamiento |
5.8 m |
19.1 pies |
| Anchura de funcionamiento |
3.3 m |
10.75 pies |
| Altura total |
3.8 m |
12.5 pies |
| Longitud de transporte |
5.6 m |
18.3 pies |
| Anchura de transporte |
2.55 m |
8.3 pies |
| Altura de transporte |
2.9 m |
9.6 pies |
Pesos
| Peso de funcionamiento con SE47 VT |
14929 kg |
32913 lb |
| Peso de transporte (solo extendedora) |
11604 kg |
25582 lb |
Especificaciones de funcionamiento
| Capacidad máxima |
774 t/h |
853 ton(US)/h |
| Velocidad de pavimentación máxima |
61 m/min |
200 pie/min |
| Velocidad de desplazamiento máxima |
11 km/h |
7 milla/h |
Capacidades de llenado de servicio
| Depósito de combustible |
200 l |
53 galón (EE. UU.) |
| Depósito de DEF |
19 l |
5 galón (EE. UU.) |
| Sistema de refrigeración (total) |
24 l |
6.3 galón (EE. UU.) |
| Depósito de aceite hidráulico |
121 l |
32 galón (EE. UU.) |
| Depósito de lavado |
32 l |
8.5 galón (EE. UU.) |
Motor
| Modelo de motor (1) |
Cat® C3.6 (Tier 4 Final de EE. UU., Stage V de UE) |
| Potencia del motor (1) |
90 kW |
120 hp |
| Modelo de motor (2) |
Cat C3.6 (UN ECE R96 Stage IIIA, equivalente a Tier 3 de EPA de EE. UU. y Stage IIIA de la UE) |
| Potencia del motor (2) |
90 kW |
120 hp |
