Miniexcavadora Hidráulica 309 CR VAB

Unidades de medida :

Métrico

Imperial

Potencia neta

51.8 kW

Peso de funcionamiento

9740 kg

Profundidad de excavación

3815 mm

Disponibilidad

Compra Alquiler Usada

La Miniexcavadora con Pluma de Ángulo Variable (VAB) Cat® 309 CR ofrece la máxima potencia y rendimiento en un tamaño pequeño para ayudarle a trabajar en una amplia gama de aplicaciones. La pluma de ángulo variable ofrece lo máximo en flexibilidad de varillaje en aplicaciones en áreas estrechas.

4 Primicias en el sector

Elementos exclusivos Cat en una miniexcavadora

Hasta un 10% Menos costes de propiedad totales

mejor eficiencia del combustible e intervalos de mantenimiento más prolongados

Hasta un 20% Más rendimiento

con ajustes personalizables para el operador y mejoras en la elevación, giro, desplazamiento y multifunción

COMODIDAD DURANTE TODO EL DÍA

FUNCIONAMIENTO SENCILLO

MODO DE DESPLAZAMIENTO CON DIRECCIÓN CON PALANCAS TIPO JOYSTICK

GRAN RENDIMIENTO EN UN DISEÑO REDUCIDO

SEGURIDAD EN EL LUGAR DE TRABAJO

FACILIDAD DE MANTENIMIENTO PARA REDUCIR EL TIEMPO DE INACTIVIDAD

MENORES COSTES DE OPERACIÓN

INIGUALABLE ASISTENCIA DE LOS DISTRIBUIDORES

CAUDAL ALTO

SOSTENIBILIDAD

La cabina sellada y presurizada está equipada con un sistema de aire acondicionado mejorado, posamuñecas ajustables y un asiento con suspensión para que trabaje cómodamente durante todo el día.

El motor Cat® C3.3B cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Stage V de la UE y Japón 2014.
Los motores diésel Cat deben utilizar ULSD (combustible diésel con contenido muy bajo en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos)* o 100 % de diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Para obtener más información, consulte a su distribuidor Cat o las "Recomendaciones de fluidos para máquinas de Caterpillar" (SEBU6250).
El funcionamiento en vacío automático ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero al permitir que el motor se ajuste automáticamente en el modo de funcionamiento en vacío cuando la máquina no está trabajando.
El temporizador de parada en vacío del motor reduce el consumo de combustible, las emisiones de gases de efecto invernadero y el tiempo de funcionamiento en vacío innecesario al apagar la máquina después de un período de funcionamiento en vacío preestablecido.
El control de crucero le ayuda a mantener una velocidad constante mientras se desplaza por la obra, ahorrando combustible y reduciendo las emisiones de gases de efecto invernadero.
El recordatorio del cinturón de seguridad Cat® proporciona advertencias sonoras y visuales para recordar a los operadores que deben abrocharse el cinturón durante el funcionamiento de la máquina. El sistema de fácil instalación es compatible con todas las marcas de equipos para ayudar a garantizar la seguridad del operador.
Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
Remote Flash minimiza el tiempo de inactividad y de mantenimiento mientras mantiene su activo en funcionamiento con la máxima eficiencia. Su distribuidor Cat le enviará de forma virtual alertas sobre las actualizaciones de la máquina y estas se podrán instalar sin necesidad de que haya un técnico en el lugar de trabajo (si está equipado).
Remote Troubleshoot reduce el tiempo de mantenimiento y mantiene su máquina en funcionamiento con la máxima eficiencia al permitir a su distribuidor Cat probar la máquina de forma virtual mientras esta está en funcionamiento. Una vez identificado el problema, un técnico podrá solucionarlo a la primera, lo cual le ahorrará tiempo y dinero (si está equipado).
Cat Grade con tecnologías 2D y 3D avanzadas combina un guiado avanzado con un control automatizado opcional de la máquina que le ayuda a alcanzar los objetivos de nivelación al tiempo que reduce el consumo de combustible y las emisiones de gases de efecto invernadero al mejorar la eficiencia, la productividad en el lugar de trabajo y la precisión (si está equipado).

* Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel (para el uso de mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat)

309 CR VAB (Long Undercarriage) Product Brochure.pdf Cat Mini Hydraulic Excavators Product Line Brochure (North America).pdf Cat Mini Hydraulic Excavators Product Line Brochure (Europe).pdf Options And Accessories Kit Guide for Mini Hydraulic Excavators.pdf Cat Attachments for Mini Excavators Brochure.pdf Attachment Compatibility Guide for Mini Excavators.pdf

Motor

Potencia neta	51.8 kW	69.5 hp
Modelo de motor	Cat C3.3B
Potencia nominal neta: 2200 rev/min, fase V de la UE / ISO 9249/CEE 80/1269	53.3 kW	71.5 hp
Potencia bruta: ISO 14396	55.4 kW	74.3 hp
Cilindrada	3.33 l	203 pulg³
Potencia neta nominal - 2200 rpm - PA Tier 4 Final de EE. UU. - ISO 9249/EEC 80/1269	52.4 kW	70.3 hp
Carrera	120 mm	4.7 pulg
Calibre	94 mm	3.7 pulg
Potencia bruta: SAE J1995	55.4 kW	74.3 hp
Nota	La potencia neta anunciada es la potencia disponible en el volante cuando el motor está equipado con filtro de aire, sistema de escape y ventilador.
Potencia neta: 2200 rev/min, ISO 9249:2007, 80/1269/CEE	51.8 kW	69.5 hp
Modelo de motor: Tier 4 Final de la EPA de EE. UU./Stage V de la UE	Cat C3.3B

Pesos

Dimensiones - VAB dentro

Profundidad de excavación	3815 mm	150.2 pulg
Altura de la cabina	2541 mm	100 pulg
Profundidad máxima de la cuchilla	484 mm	19.1 pulg
Altura máxima de la cuchilla	408 mm	16.1 pulg
Longitud del balancín	1820 mm	71.7 pulg
Alcance máximo	6515 mm	256.5 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Frente vertical	2520 mm	99.2 pulg
Altura del cojinete de giro	756 mm	29.8 pulg
Anchura de la zapata/correa de cadena	450 mm	17.7 pulg
Giro de la pluma, derecha	935 mm	37 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Longitud de transporte total	6495 mm	255.7 pulg
Espacio libre de descarga máximo	3450 mm	135.8 pulg
Alcance de la pluma	3120 mm	122.8 pulg
Alcance máximo a nivel del suelo	6300 mm	248 pulg
Altura de transporte	2475 mm	97.4 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg
Altura libre sobre el suelo	356 mm	14 pulg
Giro de la cola con contrapeso	1585 mm	62.4 pulg
Altura máxima de excavación	5220 mm	205.5 pulg
Giro de la pluma, izquierda	605 mm	24 pulg

Hoja

Especificaciones

Aumento de peso desde la configuración mínima

Sistema de desplazamiento

Capacidades de llenado de servicio

Sistema hidráulico

Presión de funcionamiento: desplazamiento	285 bar	4134 psi
Circuito auxiliar: secundario, caudal	33 l/min	9 gal/min
Circuito auxiliar: principal (caudal alto), presión	285 bar	4134 psi
Tipo	Sistema hidráulico con detección de carga con bomba de pistones de caudal variable
Fuerza de excavación: balancín, estándar	42.3 kN	9509 lbf
Circuito auxiliar: secundario, presión	285 bar	4134 psi
Fuerza de excavación: balancín, largo	35.7 kN	8023 lb
Fuerza de excavación: cucharón	62 kN	13946 lbf
Caudal de la bomba a 2400 rev/min	233 l/min	62 gal/min
Circuito auxiliar: principal (caudal alto), caudal	140 l/min	37 gal/min
Presión de funcionamiento: giro	250 bar	3626 psi
Nota	El flujo y la presión no son combinables. Con carga, cuando el caudal aumenta, la presión disminuye.
Presión de funcionamiento: equipo	285 bar	4134 psi
Circuito auxiliar máximo: secundario, caudal en bomba	33 l/min	9 gal/min
Circuito auxiliar máximo: secundario, presión en bomba	285 bar	4134 psi
Circuito auxiliar máximo: principal, caudal en bomba	131 l/min	35 gal/min
Circuito auxiliar máximo: principal, presión en bomba	285 bar	4134 psi
Circuito auxiliar máximo: principal (flujo alto), presión en bomba	285 bar	4134 psi
Circuito auxiliar máximo: principal (flujo alto), caudal en bomba	140 l/min	37 gal/min
Fuerza de excavación - Balancín (corto)	41 kN	9217 lbf

Sistema de giro

Certificación: cabina

Sonido

Sistema de aire acondicionado

Dimensiones - VAB fuera

Altura libre sobre el suelo	356 mm	14 pulg
Altura de la cabina	2541 mm	100 pulg
Alcance de la pluma	2710 mm	106.7 pulg
Frente vertical	3725 mm	146.7 pulg
Altura del cojinete de giro	756 mm	29.8 pulg
Espacio libre de descarga máximo	6285 mm	247.4 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg
Alcance máximo a nivel del suelo	7715 mm	303.7 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Alcance máximo	7885 mm	310.4 pulg
Anchura de la zapata/correa de cadena	450 mm	17.7 pulg
Longitud de transporte total	6495 mm	255.7 pulg
Profundidad máxima de la cuchilla	484 mm	19.1 pulg
Altura máxima de excavación	8180 mm	322 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Giro de la cola con contrapeso	1585 mm	62.4 pulg
Longitud del balancín	1820 mm	71.7 pulg
Altura máxima de la cuchilla	408 mm	16.1 pulg
Giro de la pluma, derecha	935 mm	37 pulg
Giro de la pluma, izquierda	605 mm	24 pulg
Altura de transporte	2475 mm	97.4 pulg
Profundidad de excavación	3460 mm	136.2 pulg

Dimensiones - Balancín corto - VAB dentro

Altura libre sobre el suelo	356 mm	14 pulg
Alcance máximo	6430 mm	253.1 pulg
Altura de transporte	2330 mm	91.7 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Anchura de la zapata/cadena de caucho	450 mm	17.7 pulg
Giro de la pluma, izquierda	605 mm	24 pulg
Alcance máximo a nivel del suelo	6210 mm	244.5 pulg
Espacio libre de descarga máximo	3510 mm	138.2 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Longitud de transporte total	6485 mm	255.3 pulg
Giro de la cola con contrapeso	1585 mm	62.4 pulg
Altura de la cabina	2541 mm	100 pulg
Profundidad de excavación	3700 mm	145.7 pulg
Altura máxima de la cuchilla	408 mm	16.1 pulg
Altura del cojinete de giro	756 mm	29.8 pulg
Altura máxima de excavación	5300 mm	208.7 pulg
Frente vertical	2435 mm	95.9 pulg
Profundidad máxima de la cuchilla	484 mm	19.1 pulg
Giro de la pluma, derecha	935 mm	37 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg
Longitud del balancín	1665 mm	65.6 pulg
Alcance de la pluma	3110 mm	122.4 pulg

Dimensiones - Balancín corto - VAB fuera

Altura de la cabina	2541 mm	100 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Giro de la cola con contrapeso	1585 mm	62.4 pulg
Alcance máximo a nivel del suelo	7575 mm	298.2 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg
Giro de la pluma, izquierda	605 mm	24 pulg
Frente vertical	3510 mm	138.2 pulg
Altura del cojinete de giro	756 mm	29.8 pulg
Altura de transporte	2330 mm	91.7 pulg
Longitud de transporte total	6485 mm	255.3 pulg
Altura libre sobre el suelo	356 mm	14 pulg
Alcance máximo	7750 mm	305.1 pulg
Giro de la pluma, derecha	935 mm	37 pulg
Alcance de la pluma	2460 mm	96.9 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Altura máxima de la cuchilla	408 mm	16.1 pulg
Profundidad de excavación	3305 mm	130.1 pulg
Longitud del balancín	1665 mm	65.6 pulg
Anchura de la zapata/cadena de caucho	450 mm	17.7 pulg
Altura máxima de excavación	8045 mm	316.7 pulg
Profundidad máxima de la cuchilla	484 mm	19.1 pulg
Espacio libre de descarga máximo	6160 mm	242.5 pulg

Dimensiones: balancín largo

Giro de pluma: derecha	935 mm	37 pulg
Giro de la pluma: izquierda	604 mm	24 pulg
Profundidad de excavación	4650 mm	183.1 pulg
Longitud del balancín	2358 mm	92.8 pulg
Alcance máximo: a nivel del suelo	7462 mm	293.8 pulg
Altura máxima de la cuchilla	342 mm	13.5 pulg
Altura de la cabina	2514 mm	99 pulg
Altura de transporte	2514 mm	99 pulg
Alcance de la pluma	3215 mm	126.6 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Altura libre sobre el suelo	343 mm	13.5 pulg
Cojinete de giro: altura	729 mm	28.7 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Giro de la cola con contrapeso	1645 mm	64.8 pulg
Alcance máximo	7637 mm	300.7 pulg
Anchura de la zapata/correa de cadena	450 mm	17.7 pulg
Frente vertical	3411 mm	134.3 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg
Longitud total de embarque	6662 mm	262.3 pulg
Altura máxima de excavación	7032 mm	276.8 pulg
Espacio libre de descarga máximo	5065 mm	199.4 pulg
Profundidad máxima de la cuchilla	684 mm	26.9 pulg

Dimensiones: balancín estándar

Alcance máximo: a nivel del suelo	6951 mm	273.6 pulg
Cojinete de giro: altura	729 mm	28.7 pulg
Longitud del balancín	1823 mm	71.8 pulg
Longitud total de embarque	6578 mm	259 pulg
Altura máxima de la cuchilla	342 mm	13.5 pulg
Alcance de la pluma	3058 mm	120.4 pulg
Giro de la cola con contrapeso	1645 mm	64.8 pulg
Frente vertical	2998 mm	118 pulg
Profundidad máxima de la cuchilla	684 mm	26.9 pulg
Altura libre sobre el suelo	343 mm	13.5 pulg
Alcance máximo	7140 mm	281.1 pulg
Altura de transporte	2487 mm	97.9 pulg
Altura de la cabina	2514 mm	99 pulg
Giro de la pluma: izquierda	604 mm	24 pulg
Anchura total de la cadena	2470 mm	97.2 pulg
Giro de pluma: derecha	935 mm	37 pulg
Altura máxima de excavación	6729 mm	264.9 pulg
Giro de la cola sin contrapeso	1450 mm	57.1 pulg
Profundidad de excavación	4115 mm	162 pulg
Espacio libre de descarga máximo	4753 mm	187.1 pulg
Anchura de la zapata/correa de cadena	450 mm	17.7 pulg
Longitud total del tren de rodaje	3200 mm	126 pulg

Sostenibilidad

Productos compatibles:

Otras categorías de Excavadoras:

Tour Virtual

Miniexcavadora Hidráulica 309 CR VAB

Peso de funcionamiento	9740 kg	21477 lb
Nota (1)	*El peso mínimo está basado en una máquina con cadenas de caucho, operador, depósito de combustible lleno, balancín estándar y hoja; no incluye contrapeso ni cucharón.
Peso de funcionamiento máximo con cabina*	9550 kg	21054 lb
Peso de funcionamiento máximo con cabina**	9403 kg	20731 lb
Peso de funcionamiento mínimo con cabina*	8756 kg	19304 lb
Nota	*El peso máximo está basado en una máquina con cadenas de acero con almohadillas de caucho, contrapeso, operador, depósito de combustible lleno, balancín estándar y hoja; no incluye cucharón.
Nota (2)	**El peso máximo está basado en una máquina con cadenas de acero con almohadillas, contrapeso adicional, operador, depósito de combustible lleno, balancín estándar y hoja fija; no incluye cucharón.
Peso de funcionamiento mínimo*	9125 kg	20121 lb
Peso de funcionamiento máximo*	9740 kg	21477 lb

Altura	431 mm	17 pulg
Anchura - Ancha	2640 mm	103.9 pulg
Anchura: estándar	2470 mm	97.2 pulg

Cadenas de acero con almohadillas	330 kg	728 lb
Balancín largo	66 kg	146 lb
Contrapeso	250 kg	552 lb
Balancín estándar	35 kg	77 lb

Presión sobre el suelo: peso mínimo	35.4 kPa	5.1 psi
Velocidad de desplazamiento: alta	4.9 km/h	3.1 milla/h
Fuerza de tracción máxima: velocidad alta	28.9 kN	6497 lbf
Velocidad de desplazamiento: baja	2.6 km/h	1.6 milla/h
Presión sobre el suelo: peso máximo	37.8 kPa	5.5 psi
Fuerza de tracción máxima: velocidad baja	84.8 kN	19064 lbf
Subida de pendientes: máxima	30 grados

Depósito de combustible	147 l	39 galón (EE. UU.)
Sistema hidráulico	110 l	29 galón (EE. UU.)
Aceite del motor	11.2 l	3 galón (EE. UU.)
Sistema de refrigeración	10 l	2.6 galón (EE. UU.)
Depósito hidráulico	53 l	14 galón (EE. UU.)

Velocidad de giro de la máquina	10.6 r/min	10.6 r/min
Giro de la pluma: izquierda	60 grados
Giro de pluma: derecha	50 grados

Protección superior	ISO 10262:1998 (nivel II)
Estructura de protección en caso de vuelcos (ROPS)	ISO 12117-2:2008
Estructura de protección antivuelcos (TOPS)	ISO 12117:1997

Presión acústica exterior media (ISO 6395:2008)	99 dB(A)	99 dB(A)
Presión acústica en los oídos del operador (ISO 6396:2008)	72 dB(A)	72 dB(A)
Nota	Directiva de la Unión Europea "2000/14/CE"

Detalle Productos Cat

Miniexcavadora Hidráulica 309 CR VAB

4 Primicias en el sector

Hasta un 10% Menos costes de propiedad totales

Hasta un 20% Más rendimiento

COMODIDAD DURANTE TODO EL DÍA

FUNCIONAMIENTO SENCILLO

MODO DE DESPLAZAMIENTO CON DIRECCIÓN CON PALANCAS TIPO JOYSTICK

GRAN RENDIMIENTO EN UN DISEÑO REDUCIDO

SEGURIDAD EN EL LUGAR DE TRABAJO

FACILIDAD DE MANTENIMIENTO PARA REDUCIR EL TIEMPO DE INACTIVIDAD

MENORES COSTES DE OPERACIÓN

INIGUALABLE ASISTENCIA DE LOS DISTRIBUIDORES

CAUDAL ALTO

SOSTENIBILIDAD

Motor

Pesos

Dimensiones - VAB dentro

Hoja

Especificaciones

Aumento de peso desde la configuración mínima

Sistema de desplazamiento

Capacidades de llenado de servicio

Sistema hidráulico

Sistema de giro

Certificación: cabina

Sonido

Sistema de aire acondicionado

Dimensiones - VAB fuera

Dimensiones - Balancín corto - VAB dentro

Dimensiones - Balancín corto - VAB fuera

Dimensiones: balancín largo

Dimensiones: balancín estándar

Sostenibilidad

También te puede interesar:

300.9D

300.9D VPS y HPU300

301.5

301.6

301.7CR

301.8

302.7 CR

302CR

303.5 CR

303 CR

304

305 CR

306CR

306 CR VAB

308 CR

308 CR VAB

309 CR

310 - Tier 4 / Stage V

Productos compatibles:

1.200 mm (47 pulg)

1300 mm (51 in)

1500 mm (59 in)

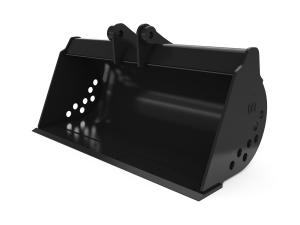

1.524 mm (60 pulg)

330 mm (13 in)

4 dientes/2 puntas de 432 mm (17 pulg)

4 dientes/2 puntas de 437 mm (17 pulg)

4 dientes/2 puntas de 475 mm (19 pulg)

6 dientes/2 puntas de 475 mm (19 pulg)

610 mm (24 in)

762 mm (30 in)

861 mm (34 in)

A68

B6s

B8s

B9s

Eslabón rígido G108

G308

H80s

H95s

Otras categorías de Excavadoras:

Excavadoras pequeñas

Excavadoras medianas

Excavadoras grandes

Excavadoras de demolición

Excavadoras de ruedas
