Sencillo de manejar, cómodo, fácil de aprender
Trabaje más seguro con mayor visibilidad
Fácil configuración del sistema vibratorio
Mejor economía de combustible
Garantice la cobertura de la estera con el control de compactación
Evite la acumulación, mantenga húmedas las superficies del tambor
Las opciones de compactación incluyen oscilación
VisionLink®

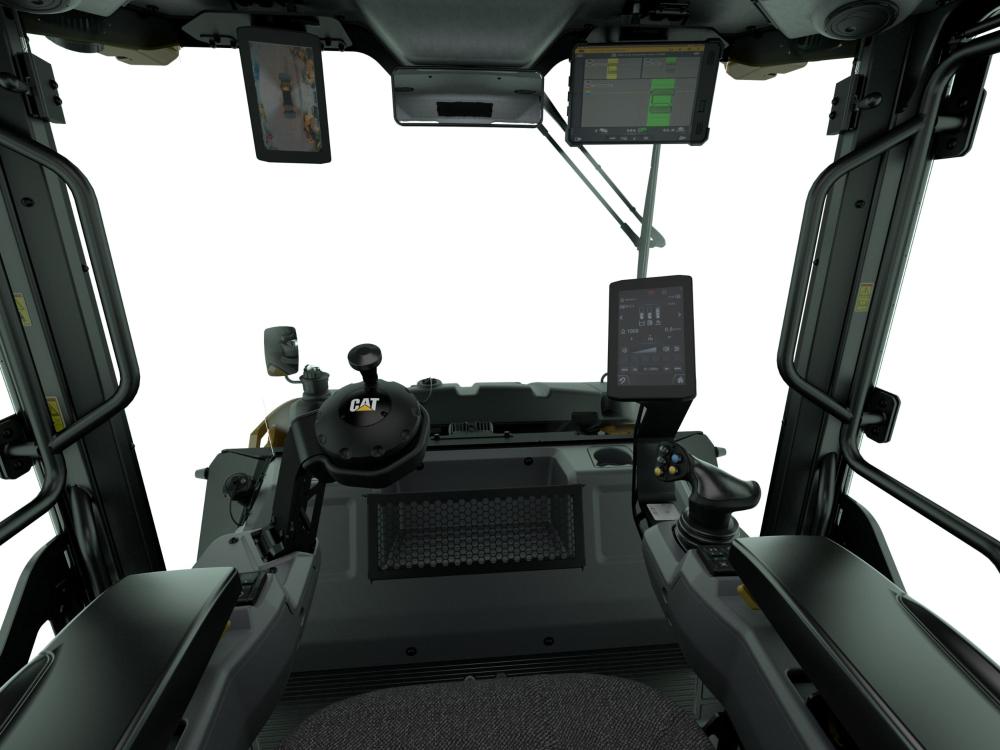

- Las grandes pantallas a todo color mantienen al operador informado de las funciones de la máquina, incluidos los niveles de agua y combustible, la distancia entre impactos y la temperatura de la alfombrilla.
- La innovadora tecnología de dirección mediante volante proporciona un control preciso y una buena visibilidad hacia delante.

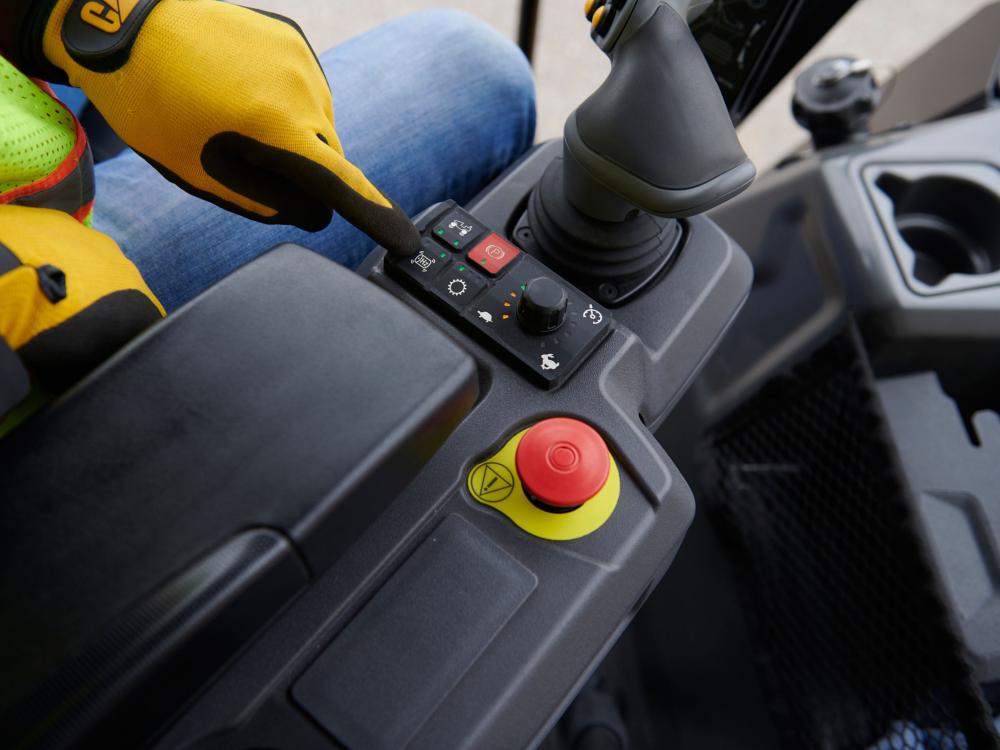

- Active fácilmente el sistema vibratorio, el sistema de rociado de agua y el desplazamiento opcional del tambor con la palanca de propulsión multifunción.
- Las funciones de la máquina con indicadores LED se han agrupado de forma independiente para simplificar el control y la activación rápida.
- Los selectores giratorios con indicadores luminosos verdes proporcionan una referencia visual rápida y un tacto con los dedos para ajustar fácilmente el control de velocidad y los temporizadores de rociado de agua.
- Las opciones de ROPS y cabina ofrecen un confort y una visibilidad excelentes. La opción de cabina ofrece calefacción y aire acondicionado como equipos estándar.

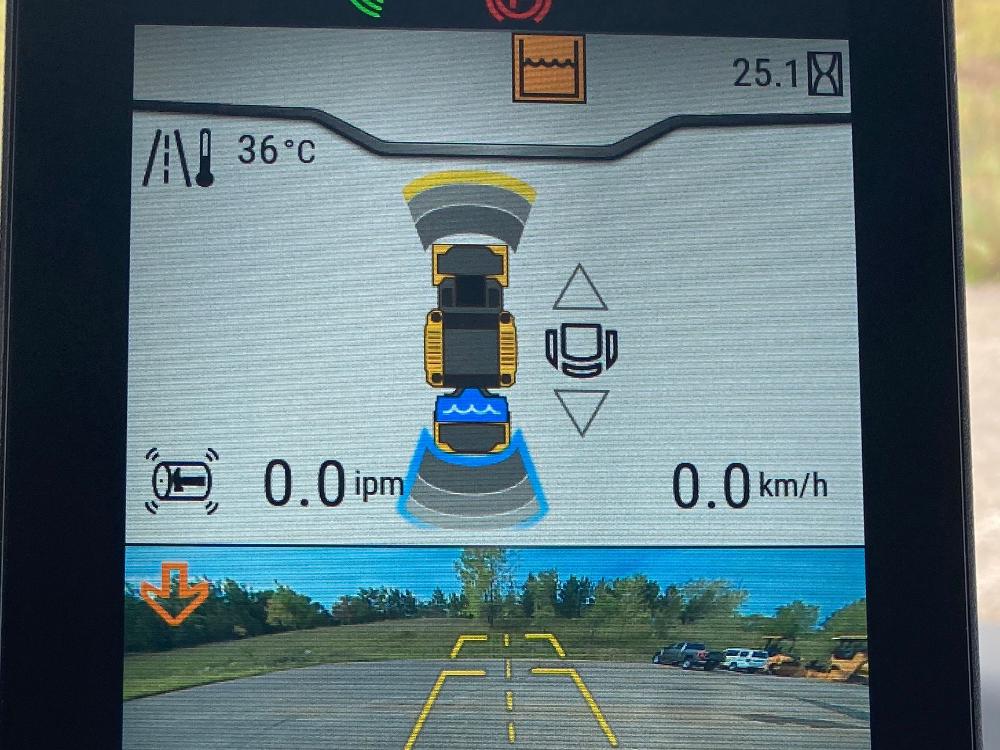

- La visión opcional de 360º desde arriba hacia abajo utiliza cámaras montadas en cada esquina de la ROPS para una buena visibilidad de la zona de trabajo. Esta opción utiliza una pantalla de alta definición montada en una soporte giratorio en la parte superior izquierda de la ROPS/Cabina.
- Las cámaras delanteras y traseras opcionales montadas en los parachoques delantero y trasero proporcionan una buena visibilidad al acercarse a los obstáculos.. La vista de la cámara está integrada en la pantalla de funcionamiento principal.
- Optimice las líneas de visión con la opción de asientos de 360º; mire siempre en la dirección de la marcha.
- La iluminación LED proporciona una excelente iluminación en el lugar de trabajo al tiempo que ahorra energía. Una iluminación estratégicamente situada ilumina los laterales de la máquina, las superficies y los bordes del tambor.
- Una baliza de luz verde montada en la ROPS/Cabina indica la utilización del cinturón de seguridad. La iluminación de la baliza puede ajustarse a "ON" u "OFF" cuando se cumple la normativa.
- El sistema vibratorio de dos amplitudes/dos frecuencias optimiza automáticamente la amplitud y la frecuencia con un solo interruptor para un funcionamiento sencillo de elevación fina/gruesa.
- Alcance sus objetivos de compactación con el control automático de la velocidad; los indicadores verdes ayudan a garantizar que la velocidad de desplazamiento coincida con el espaciado de impacto correcto.

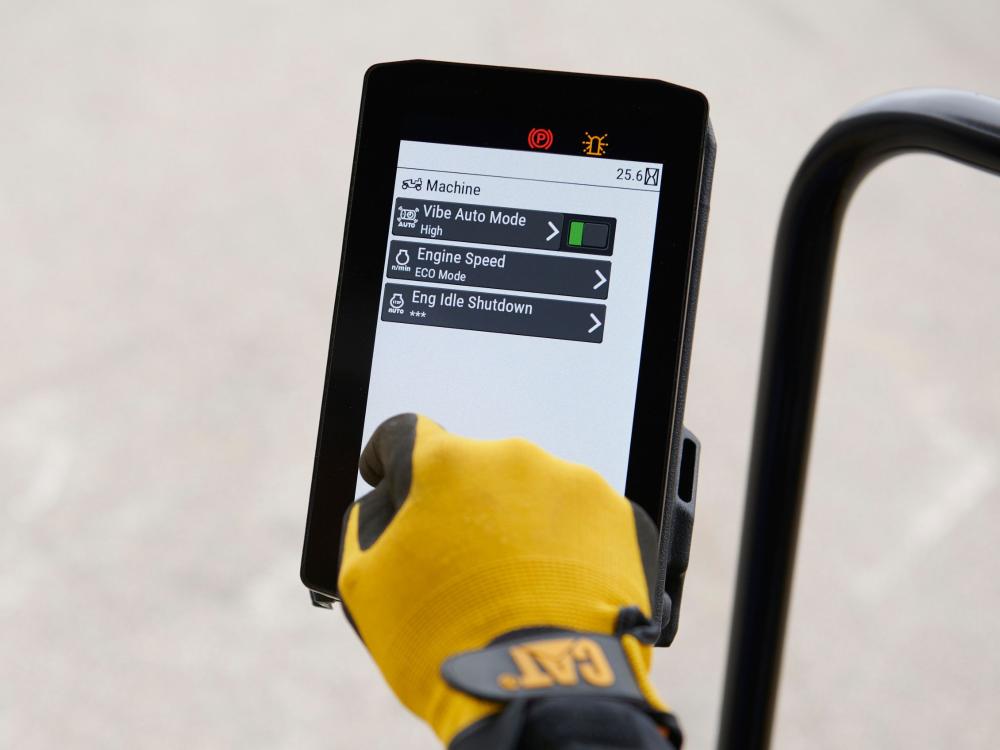

- La función de activación/desactivación automática de la vibración activa o desactiva el sistema vibratorio en función de la posición de la palanca de propulsión para ayudar a evitar la compactación excesiva al cambiar de dirección o al detenerse. El sistema se puede ajustar a través del menú "Ayudas al trabajo" de la pantalla.
- Se pueden crear y guardar perfiles de aplicación integrados para ofrecer una configuración rápida y repetible de la frecuencia vibratoria, el modo de propulsión, el espaciado de impacto, el temporizador de rociado de agua y el modo de rociado de agua.
- Las opciones de gestión de bordes incluyen una rueda cortadora de bordes que corta verticalmente el asfalto para facilitar su retirada y mejorar la capacidad de igualación de juntas, mientras que las opciones de bisel proporcionan perfiles de bordes inclinados.
- Las opciones de tambor dividido delantero y trasero simplifican la maniobrabilidad en espacios reducidos. Al girar, la mitad exterior del tambor gira más deprisa que la mitad interior para evitar que el asfalto se desgarre y empuje.
- El motor C3.6 proporciona 74,4 kW (100 hp) y cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Fase V de la UE.
- El motor Cat® C3.6 y el modo Eco estándar se combinan para proporcionar un buen ahorro de combustible.
- El modo Eco modifica el régimen del motor en función de las necesidades de carga; la vibración de gran amplitud utiliza regímenes del motor más altos, mientras que la laminación estática conserva el combustible y funciona a un régimen del motor bajo con niveles sonoros más bajos.

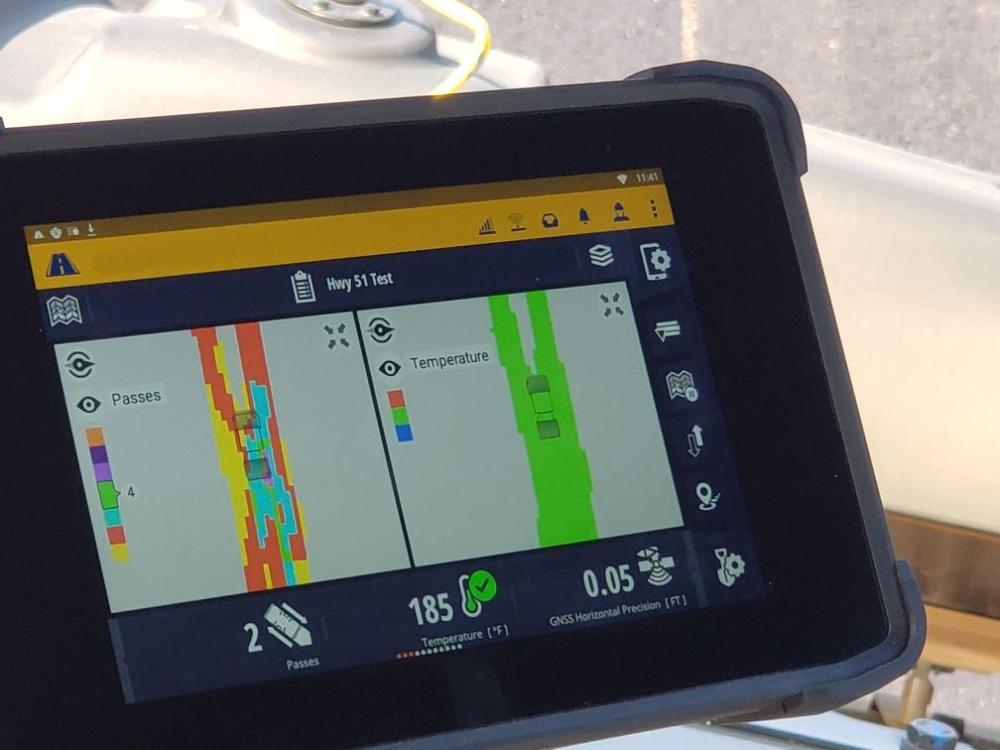

- Los mapas de temperatura y recuento de pasadas combinan sensores de temperatura por infrarrojos con mapas GPS para mantener al operador informado de la temperatura actual del asfalto, la posición de la máquina, el recuento de pasadas y la cobertura de la capa. La pantalla cartográfica ofrece una mejor visualización en pantalla para facilitar el reconocimiento y la capacidad de pantalla táctil para simplificar la configuración.
- El valor del medidor de compactación (CMV) utiliza un acelerómetro montado en un tambor para medir la rigidez combinada de la capa de asfalto, la capa base y la capa subbase para indicar la calidad de la estructura de la carretera bajo la superficie.
- El depósito de agua de gran capacidad con dos orificios de llenado proporciona largos periodos entre recargas. Se puede montar un peldaño opcional en el soporte trasero del tambor del lado izquierdo para facilitar el rellenado.
- Las bombas de agua dobles proporcionan capacidad de reserva y se alternan con el sentido de la marcha para maximizar la vida útil.
- La triple filtración ayuda a evitar obstrucciones con filtros situados en el punto de llenado, las bombas de agua y las boquillas de rociado.
- La función de encendido/apagado automático desactiva el sistema de rociado de agua cuando la palanca de propulsión se mueve a punto muerto y activa el sistema cuando la palanca de propulsión se mueve desde punto muerto. La configuración del sistema se encuentra en el menú "Ajustes". Un sencillo mando giratorio proporciona configuraciones de rociado ajustables y modos intermitentes que ayudan a conservar el agua.
- El kit integrado de protección contra la congelación (opcional) proporciona protección contra las bajas temperaturas cuando la máquina no está en uso.

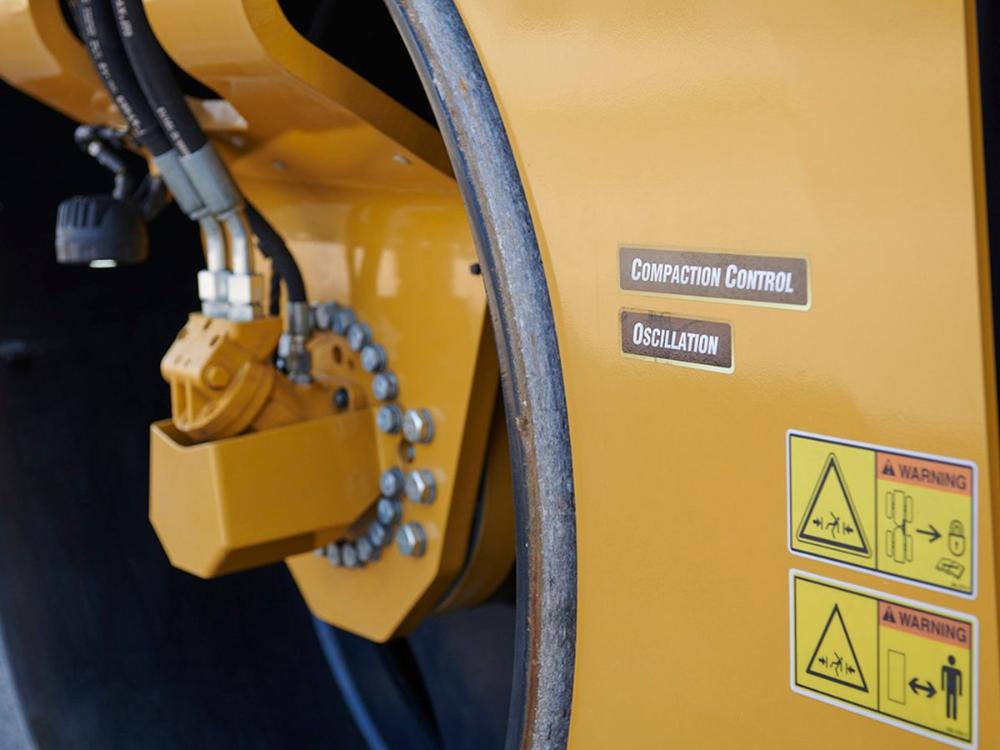

- La vibración oscilatoria en el tambor trasero combinada con la vibración vertical estándar en el tambor delantero ofrece rendimiento y versatilidad.
- El sistema de oscilación utiliza la probada tecnología de contrapeso excéntrico encapsulado desarrollada por Caterpillar.
- Un intervalo de servicio de 2 años/2000 horas ayuda a maximizar el tiempo de funcionamiento y a limitar los costes de mantenimiento.
- Una correa de transmisión de potencia duradera ofrece una capacidad de carga 2 veces superior a la de los sistemas de correa de distribución, lo que se traduce en una mayor vida útil.

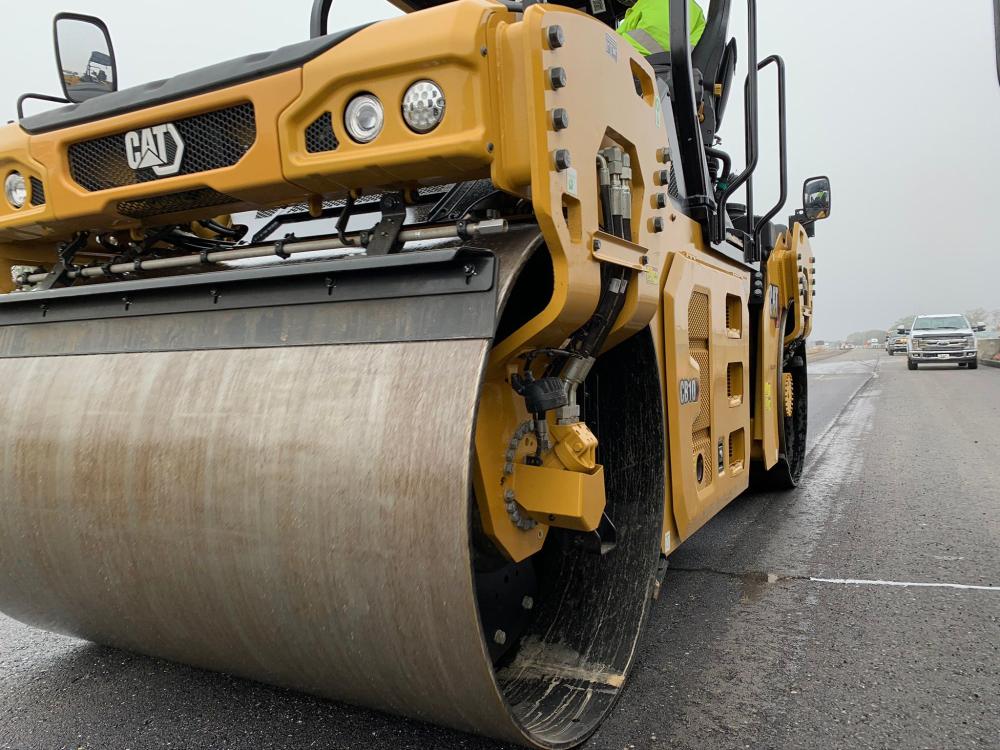

- Los revestimientos de tambor de serie ofrecen una excepcional vida útil a largo plazo en una gran variedad de diseños de mezclas, al tiempo que proporcionan una textura, densidad y uniformidad de la capa de asfalto excepcionales.
- VisionLink® es una aplicación de software basada en la nube que proporciona datos a su ordenador de sobremesa o dispositivo móvil, eliminando las conjeturas de la gestión de flotas con información clave para maximizar el rendimiento, independientemente del tamaño de la flota o del fabricante del equipo.
- El sistema proporciona las necesidades de mantenimiento, las horas de máquina, la ubicación, el uso de combustible, el tiempo de inactividad, los códigos de diagnóstico y otros datos de la máquina a su dispositivo móvil, ordenador de sobremesa o a través de una API a otras aplicaciones de software.
Pesos
| Peso de funcionamiento: con cabina |
8885 kg |
19588 lb |
| Peso de funcionamiento estándar con ROPS |
8625 kg |
19015 lb |
| Peso de funcionamiento máximo con cabina |
9255 kg |
20404 lb |
| Peso de funcionamiento máximo con ROPS |
8995 kg |
19834 lb |
Especificaciones de funcionamiento
| Anchura de compactación estándar |
1500 mm |
59 pulg |
| Anchura de compactación máxima |
1670 mm |
65 pulg |
| Carga lineal estática, con cabina |
30.8 kg/cm |
172 lb/pulg |
| Carga lineal estática: con ROPS/FOPS |
30 kg/cm |
168 lb/pulg |
| Velocidad de desplazamiento: máxima |
11 km/h |
7 milla/h |
Dimensiones
| Carcasa estandarizada |
4558 mm |
179 pulg |
| Anchura total |
1977 mm |
78 pulg |
| Altura con ROPS/FOPS o cabina |
2984 mm |
118 pulg |
| Distancia entre ejes |
3300 mm |
130 pulg |
| Diámetro del tambor |
1108 mm |
44 pulg |
Motor
| Modelo de motor |
Cat® C3.6 |
| Potencia del motor (1) |
74.4 kW |
100 hp |
Sistema vibratorio
| Anchura del tambor |
1500 mm |
59 pulg |
| Fuerza centrífuga por tambor: máxima |
78.3 kN |
17602 lb |
| Fuerza centrífuga por tambor: mínima |
53.3 kN |
11982 lb |
| Amplitud nominal: alta |
0.65 mm |
0.026 pulg |
| Amplitud nominal: baja |
0.31 mm |
0.012 pulg |
| Selección de vibración |
Independiente por tambor, solo delantero, solo trasero, ambos |
Capacidades de llenado de servicio
| Capacidad del depósito de combustible |
137 l |
36 galón (EE. UU.) |
| Capacidad del depósito de rociado de agua |
740 l |
195 galón (EE. UU.) |
