Potencia eficiente
Excelente rendimiento de compactación
Entorno de trabajo cómodo y seguro
Mejore la calidad y la productividad con la tecnología
Prácticamente no requiere mantenimiento
Sostenibilidad
- Fabricado con el exclusivo sistema de propulsión de bomba doble Cat; las dos bombas proporcionan un flujo exclusivo hacia el motor de mando del tambor y hacia el motor del eje trasero para tener un rendimiento en pendientes y tracción excepcionales en avance y retroceso.
- Propulsado por un motor Cat® C4.4 que cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Fase V de la UE y Japón 2014.
- El modo Eco limita las revoluciones del motor, lo que ayuda a reducir el consumo de combustible.
- El temporizador de parada en vacío del motor reduce el consumo de combustible y el tiempo de funcionamiento en vacío innecesario al apagar la máquina después de un período de funcionamiento en vacío preestablecido.
- Un ventilador de refrigeración de velocidad variable funciona a la menor velocidad posible para lograr una óptima refrigeración.
- Cargas lineales estáticas y amplitudes elevadas.
- El exclusivo diseño de peso excéntrico proporciona una alta fiabilidad, un rendimiento suave y un bajo nivel de ruido.
- Las funciones de control de velocidad automatizada y funciones de vibración automática permiten garantizar operaciones de compactación de calidad alta y uniforme de forma sencilla.
- La opción de frecuencia variable ofrece una amplia gama de frecuencias para ayudar a maximizar el rendimiento de compactación.
- Aumente la versatilidad de la máquina con la adición de un kit de revestimiento de pisones ovalado o cuadrado, que permite a su máquina de tambor liso compactar materiales semicohesivos y cohesivos.
- Una cámara de visión trasera opcional con gran pantalla táctil en color mejora la visibilidad para un control y una seguridad más completos del operador.

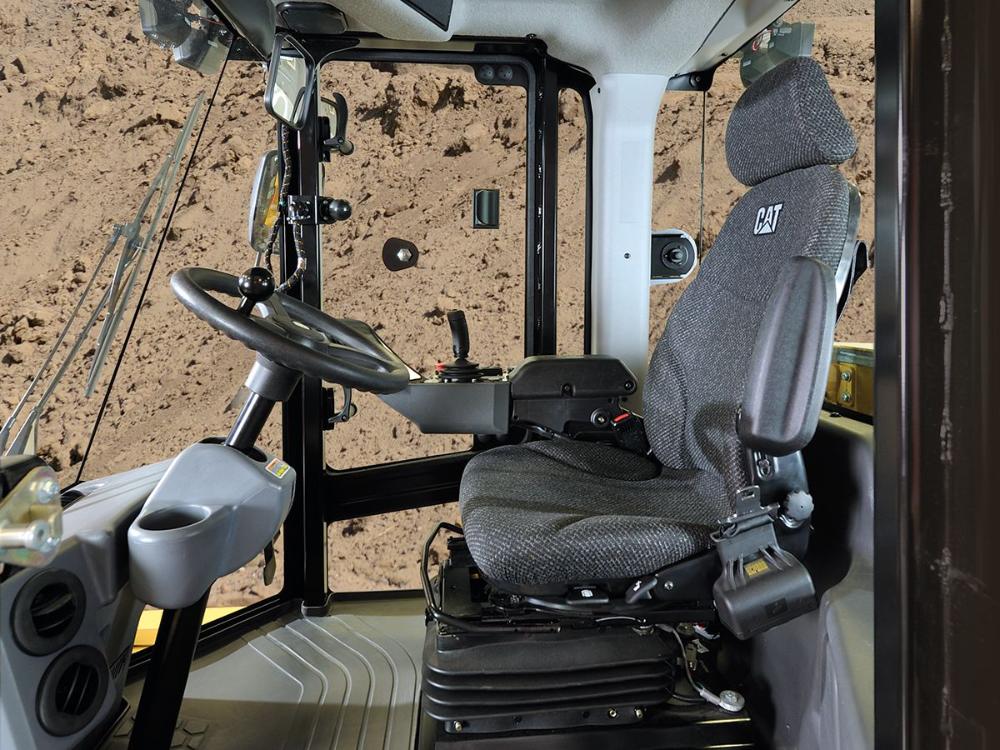

- El asiento giratorio con pantalla LCD multifuncional y consola de control integradas se mueve con el operador.
- Visibilidad sobresaliente de la parte delantera y de la parte trasera de la máquina.
- Bajos niveles de ruido y vibración para mayor comodidad del operador y su productividad.
- Los operadores están protegidos de los elementos por una cabina ROPS/FOPS climatizada opcional con ventanas de cristal abatibles.
- Consiga un control total del proceso con una mayor cobertura y unos resultados de compactación más uniformes utilizando la exclusiva tecnología opcional semiautónoma Command for Compaction para automatizar la compactación.
- Las tecnologías Cat Compact opcionales le ayudarán a cumplir sistemáticamente sus objetivos de compactación con mayor rapidez, de un modo más uniforme y en menos pasadas, lo que le permitirá ahorrar combustible y reducir los costes de materiales y rectificación.
- La exclusiva potencia de tracción de la máquina (MDP, Machine Drive Power) es una medición basada en la energía y puede utilizarse en todo tipo de suelos.
- El valor de medición de compactación (CMV, Compaction Meter Value) es una medición basada en acelerómetro para suelos granulares.
- Enganche sin mantenimiento con cojinetes sellados de por vida.

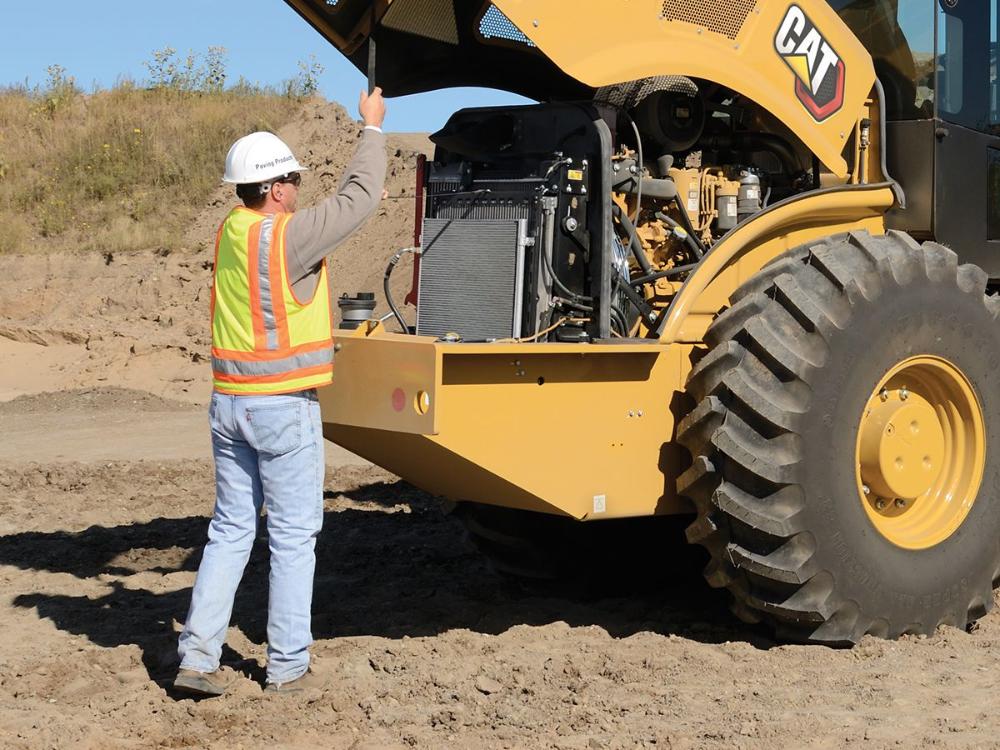

- Acceso a nivel del suelo al compartimento del motor y al módulo de refrigeración para facilitar el mantenimiento y la toma de muestras de fluidos.
- Supervise las condiciones de los fluidos con muestreos regulares para ayudar a prolongar los intervalos de cambio hasta 500 horas de aceite de motor, 3000 horas de aceite de cárter excéntrico e hidráulico y 12 000 horas de refrigerante.
- Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
- VisionLink® le ayuda a gestionar toda su flota sin depender de suposiciones, independientemente de cuál sea el tamaño o el fabricante* de sus equipos, ofreciéndole información sobre las necesidades de mantenimiento, las horas de funcionamiento de las máquinas, la ubicación, el consumo de combustible, el tiempo de funcionamiento en vacío, los códigos de diagnóstico y muchos otros aspectos a través de paneles interactivos a los que podrá acceder con su dispositivo móvil u ordenador de sobremesa; de este modo, podrá tomar decisiones fundamentadas que reducirán los costes, simplificarán el mantenimiento y mejorarán la seguridad en su lugar de trabajo.
* La disponibilidad del campo de datos puede variar según el fabricante del equipo y se ofrece a través de una interfaz de programación de aplicaciones (API, Application Programming Interface).
- El Motor Cat C4.4 está disponinle en configuraciones que cumplen los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Fase V de la UE y Japón 2014.
- Los motores diésel Cat deben utilizar ULSD (combustible diésel de muy bajo contenido en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono* hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos) o 100 % de diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Consulte a su distribuidor Cat o las “Recomendaciones de fluidos para máquinas de Caterpillar” (SEBU6250) para obtener más información.
*Las emisiones de gases de efecto invernadero en el tubo de escape de los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
- La parada automática del motor en vacío ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero al permitir que el motor se ajuste automáticamente en el modo de funcionamiento en vacío cuando la máquina no está trabajando.
- Un operador cualificado merece la inversión. Los operadores cualificados le ayudan a aumentar sus ingresos al maximizar la productividad, evitar costosos periodos de inactividad y mantener la seguridad en el lugar de trabajo, lo cual puede ayudar a mejorar la eficiencia del combustible y reducir las emisiones de gases de efecto invernadero.
- Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina. Prolongue los intervalos de cambio hasta 500 horas de aceite de motor, 3000 horas de aceite de cárter excéntrico e hidráulico y 12 000 horas de refrigerante.
- Se puede aumentar el rendimiento y la seguridad con cámaras estándar y opcionales cuyas imágenes se visualizan en las pantallas de la cabina.
- Las tecnologías Cat Compact le ayudarán a cumplir sistemáticamente sus objetivos de compactación con mayor rapidez, de un modo más uniforme y en menos pasadas, lo que le permitirá ahorrar combustible y reducir los costes de materiales y rectificación.
- Los servicios de análisis programado de aceite (S•O•S℠) Cat ayudan a detectar el desgaste excesivo, los fluidos contaminados u otros problemas "inadvertidos" que pueden acortar la vida útil de los componentes. En muchos casos, podrá ampliar los intervalos de cambio de aceite y refrigerante mediante el uso del control de fluidos. Para obtener más información, consulte a su distribuidor Cat o el Manual de funcionamiento y mantenimiento de la máquina.
Pesos
| Peso de funcionamiento: con cabina |
18888 kg |
41641 lb |
| Peso en el tambor con cabina |
13443 kg |
29637 lb |
| Nota (1) |
Los pesos de funcionamiento son aproximados y consideran fluidos llenos, un operador de 75 kg (165 lb), cabina con calefacción y aire acondicionado. |
Dimensiones
| Anchura de compactación |
2134 mm |
84 pulg |
| Carcasa estandarizada |
6.1 m |
20.1 pies |
| Anchura total |
2.5 m |
8.1 pies |
| Altura máxima |
3.1 m |
10.1 pies |
| Diámetro del tambor |
1535 mm |
60.4 pulg |
| Distancia entre ejes |
2.9 m |
9.5 pies |
Motor
| Potencia bruta |
130.4 kW |
174.9 hp |
| Potencia nominal del motor: ISO 14396 |
129.4 kW |
173.5 hp |
| Potencia neta: ISO 9249 |
108.7 kW |
145.8 hp |
| Potencia neta: SAE J1349 |
108.2 kW |
145.1 hp |
| Nota (1) |
La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a velocidad máxima, filtro de aire, módulo de emisiones limpias y alternador. |
| Modelo de motor |
Cat® C4.4 |
| Emisiones |
Tier 4 Final de la EPA de EE. UU., Fase V de la UE, Japón 2014 |
| Carrera |
127 mm |
5 pulg |
| Calibre |
105 mm |
4.1 pulg |
Sistema vibratorio
| Frecuencia vibratoria: estándar |
28 Hz |
1680 VPM |
| Gama de frecuencia variable opcional |
23,3 - 28 Hz (1400-1680 vpm) |
| Amplitud nominal: alta |
2.1 mm |
0.083 pulg |
| Amplitud nominal: baja |
0.98 mm |
0.039 pulg |
| Fuerza centrífuga: máxima |
335 kN |
75234 lb |
| Fuerza centrífuga: mínima |
156 kN |
35163 lb |
| Carga lineal estática, con cabina |
63 kg/cm |
352.8 lb/pulg |
Especificaciones de funcionamiento
| Altura libre sobre el suelo |
429 mm |
16.9 pulg |
| Espacio libre sobre el bordillo |
533 mm |
21 pulg |
| Radio de giro: hasta el borde interior del tambor |
3.7 m |
12.1 pies |
| Velocidad de desplazamiento: máxima |
11.4 km/h |
7.1 milla/h |
Capacidades de llenado de servicio
| Capacidad del depósito de combustible |
307 l |
81.1 galón (EE. UU.) |
| Depósito de DEF |
19 l |
5 galón (EE. UU.) |
| Sistema de refrigeración |
28.2 l |
7.4 galón (EE. UU.) |
| Aceite del motor: con filtro |
11.6 l |
3.1 galón (EE. UU.) |
| Cajas de las pesas excéntricas (combinadas) |
26 l |
6.9 galón (EE. UU.) |
| Eje y mandos finales |
24 l |
6.3 galón (EE. UU.) |
| Depósito hidráulico |
50 l |
13.2 galón (EE. UU.) |
