Potencia fiable
Puesto del operador cómodo y ergonómico
Características de seguridad
Excelente rendimiento de compactación
Mejore la calidad y la productividad con la tecnología
Prácticamente no requiere mantenimiento
Sostenibilidad

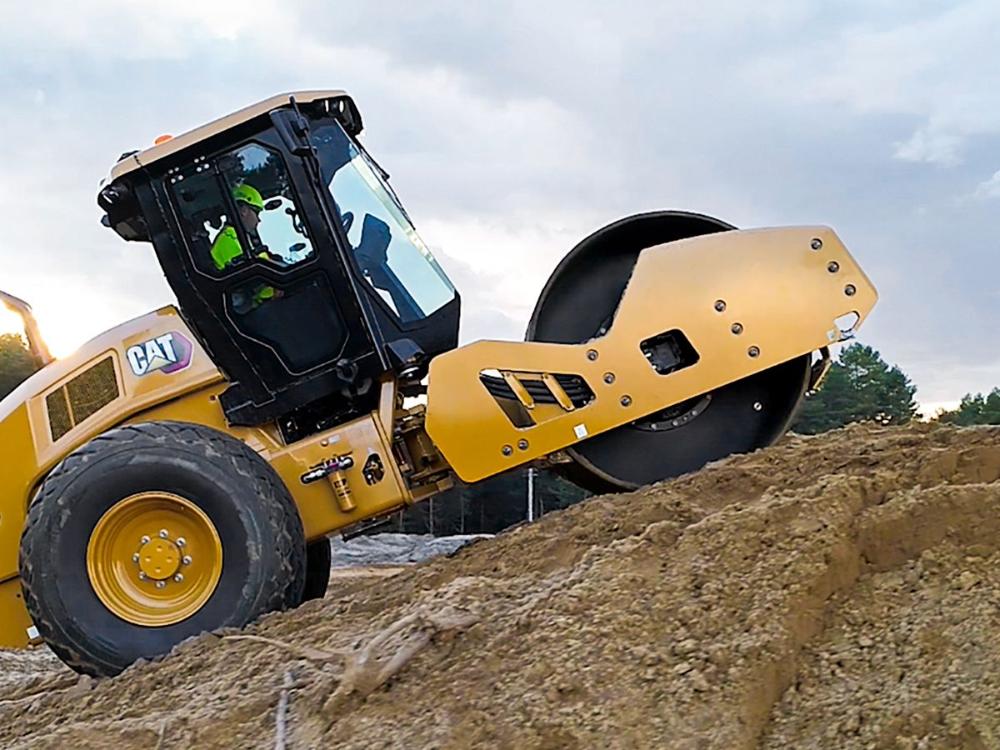

- El diseño de una sola bomba de propulsión proporciona una excelente capacidad de pendiente.
- Motor Cat® C3.6 cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Etapa V de la UE, Etapa V de Corea y Japón 2014.
- El modo Eco limita las revoluciones del motor, lo que ayuda a reducir el consumo de combustible.
- El temporizador de parada en vacío del motor reduce el consumo de combustible y el tiempo de funcionamiento en vacío innecesario al apagar la máquina después de un período de funcionamiento en vacío preestablecido.
- El puesto del operador ISO y las alfombrillas de goma ayudan a reducir el ruido y las vibraciones para mayor comodidad durante el trabajo.
- Los mandos, fáciles de usar, están agrupados por funciones y una gran pantalla informa a los operadores del rendimiento de la máquina.

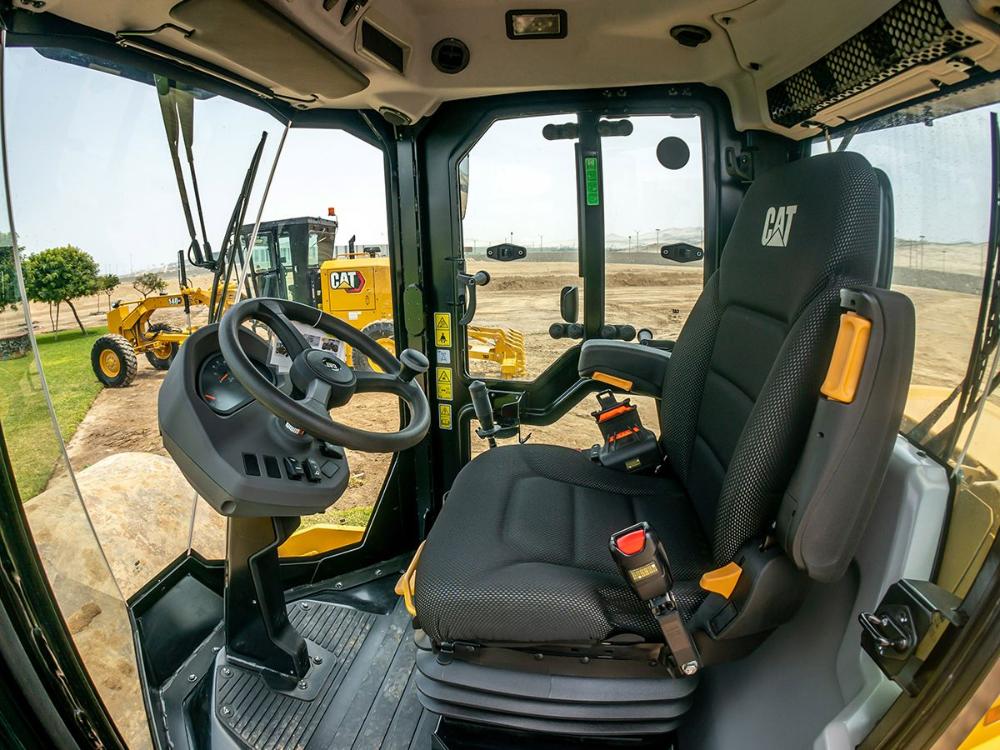

- El asiento, el reposabrazos y la columna de dirección son ajustables para ofrecer comodidad durante todo el día.
- Los operadores están protegidos de los elementos por un techo ROPS/FOPS equipado de serie o una cabina ROPS/FOPS climatizada opcional con ventanas de cristal abatibles.
- Las configuraciones de cabina pueden mejorarse con un asiento Deluxe con respaldo alto y suspensión neumática para aumentar la comodidad del operador.
- Los peldaños en ángulo, los pasamanos y la superficie antideslizante ayudan a proporcionar estabilidad durante la entrada y salida del puesto del operador.
- Se dispone de espejos internos y externos para proporcionar al operador una amplia visión del lugar de trabajo.
- Mejore la visibilidad con una cámara de visión trasera opcional con gran pantalla táctil en color para un control y una seguridad más completos del operador.
- Sensor de presencia del operador en el asiento e interruptor del cinturón de seguridad opcionales.

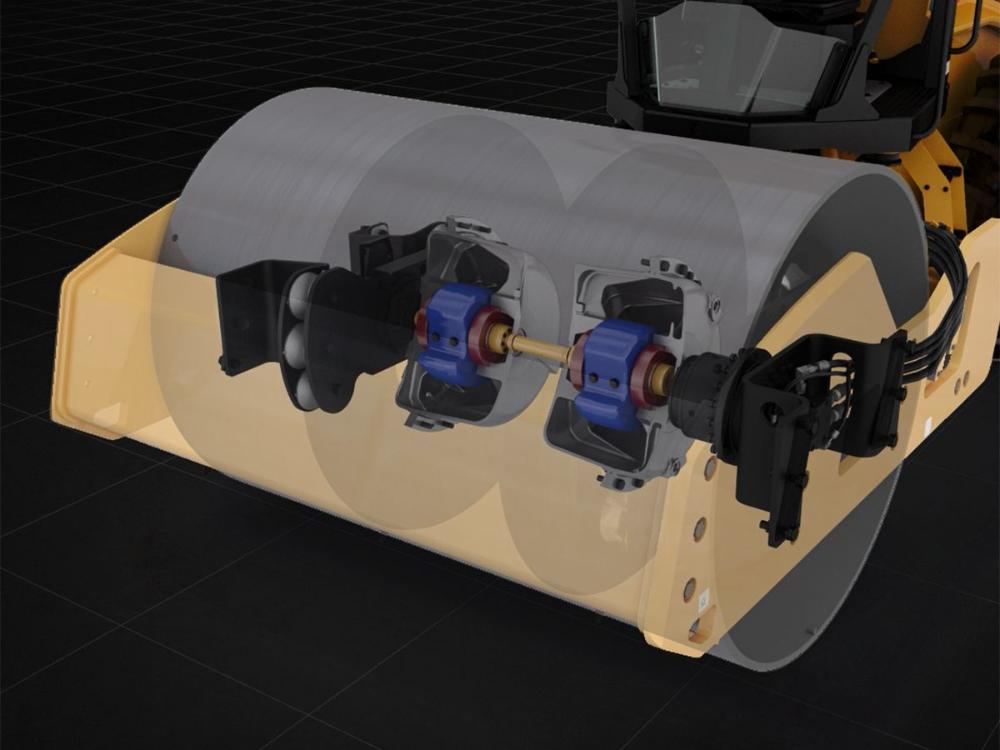

- El exclusivo diseño de peso excéntrico proporciona una alta fiabilidad, un rendimiento suave y un bajo nivel de ruido con un intervalo de mantenimiento de 3 años y 3000 horas.
- Cargas lineales estáticas y amplitudes elevadas.
- La función de vibración automática permite garantizar fácilmente una compactación consistente y de alta calidad.
- Aumente la versatilidad de la máquina con la adición de un kit de revestimiento de pisones ovalado o cuadrado, que permite a su máquina de tambor liso compactar materiales semicohesivos y cohesivos.
- Una configuración de tambor MicroVibe™ opcional proporciona un rango de amplitud más bajo que el tambor estándar para aplicaciones sensibles a las vibraciones.
- Actualice el CS11 GC a una clase de tamaño más pesada para utilizarlo en una gama más amplia de obras y espesores de elevación con un kit de pesaje XT opcional.
- Las tecnologías Cat Compact opcionales le ayudarán a cumplir sistemáticamente sus objetivos de compactación con mayor rapidez, de un modo más uniforme y en menos pasadas, lo que le permitirá ahorrar combustible y reducir los costes de materiales y rectificación.
- La exclusiva potencia de tracción de la máquina (MDP, Machine Drive Power) es una medición basada en la energía y puede utilizarse en todo tipo de suelos, tanto en modo estático como vibratorio.
- El valor de medición de compactación (CMV, Compaction Meter Value) es un sistema de medición basado en acelerómetro para suelos granulares, que mide solo cuando el sistema vibratorio está activo..
- Enganche sin mantenimiento con cojinetes sellados de por vida.

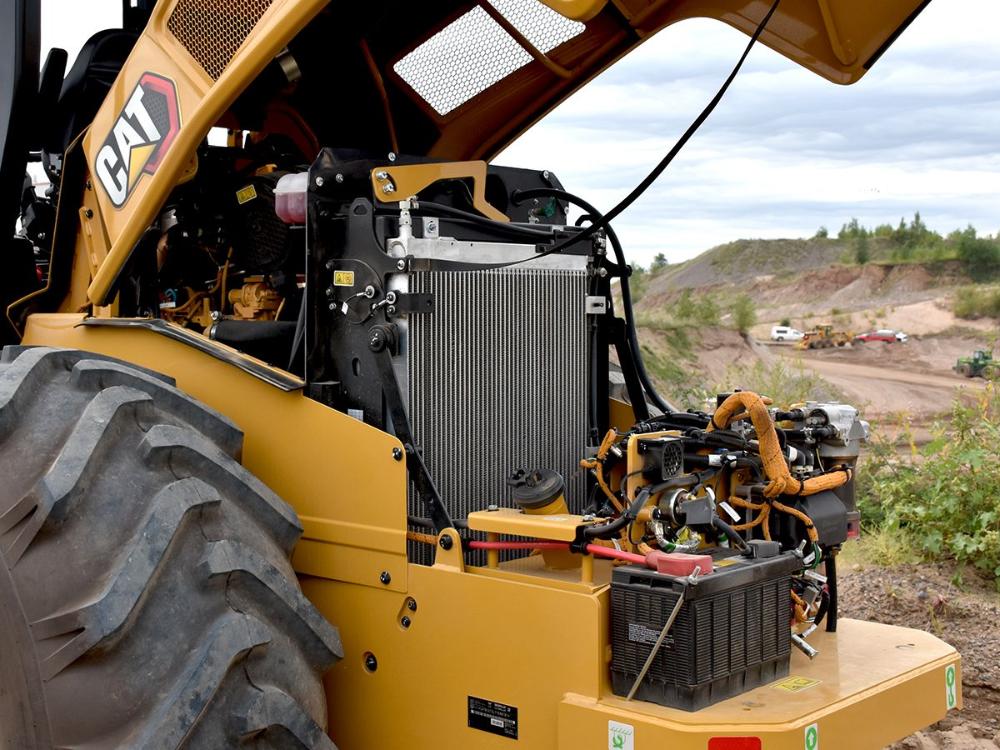

- Acceso a nivel del suelo a todos los puntos de mantenimiento para facilitar el servicio y la toma de muestras de fluidos.
- Supervise las condiciones de los fluidos con muestreos regulares para ayudar a prolongar los intervalos de cambio hasta 500 horas de aceite de motor, 3000 horas de aceite de cárter excéntrico e hidráulico y 12 000 horas de refrigerante.
- Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
- VisionLink® le ayuda a gestionar toda su flota sin depender de suposiciones, independientemente de cuál sea el tamaño o el fabricante* de sus equipos, ofreciéndole información sobre las necesidades de mantenimiento, las horas de funcionamiento de las máquinas, la ubicación, el consumo de combustible, el tiempo de funcionamiento en vacío, los códigos de diagnóstico y muchos otros aspectos a través de paneles interactivos a los que podrá acceder con su dispositivo móvil u ordenador de sobremesa; de este modo, podrá tomar decisiones fundamentadas que reducirán los costes, simplificarán el mantenimiento y mejorarán la seguridad en su lugar de trabajo.
- Remote Flash le permite actualizar el software integrado sin la presencia de un técnico; de este modo, podrá iniciar las actualizaciones de software cuando le convenga, lo cual aumentará su eficiencia operativa general**.
- Remote Troubleshoot permite a su distribuidor Cat realizar pruebas de diagnóstico en su máquina conectada de forma remota**.
* La disponibilidad del campo de datos puede variar según el fabricante del equipo y se ofrece a través de una interfaz de programación de aplicaciones (API, Application Programming Interface).
** Debe estar dentro del área de cobertura de la red de telefonía móvil.
- El Cat C3.6 está disponible en configuraciones que cumplen los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Etapa V de la UE, Etapa V de Corea y Japón 2014.
- Los motores diésel Cat deben utilizar ULSD (combustible diésel de muy bajo contenido en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono* hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos) o 100 % de diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Consulte a su distribuidor Cat o las “Recomendaciones de fluidos para máquinas de Caterpillar” (SEBU6250) para obtener más información.
*Las emisiones de gases de efecto invernadero en el tubo de escape de los combustibles con menor intensidad de carbono son esencialmente las mismas que las de los combustibles tradicionales.
- La parada automática del motor en vacío ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero al permitir que el motor se ajuste automáticamente en el modo de funcionamiento en vacío cuando la máquina no está trabajando.

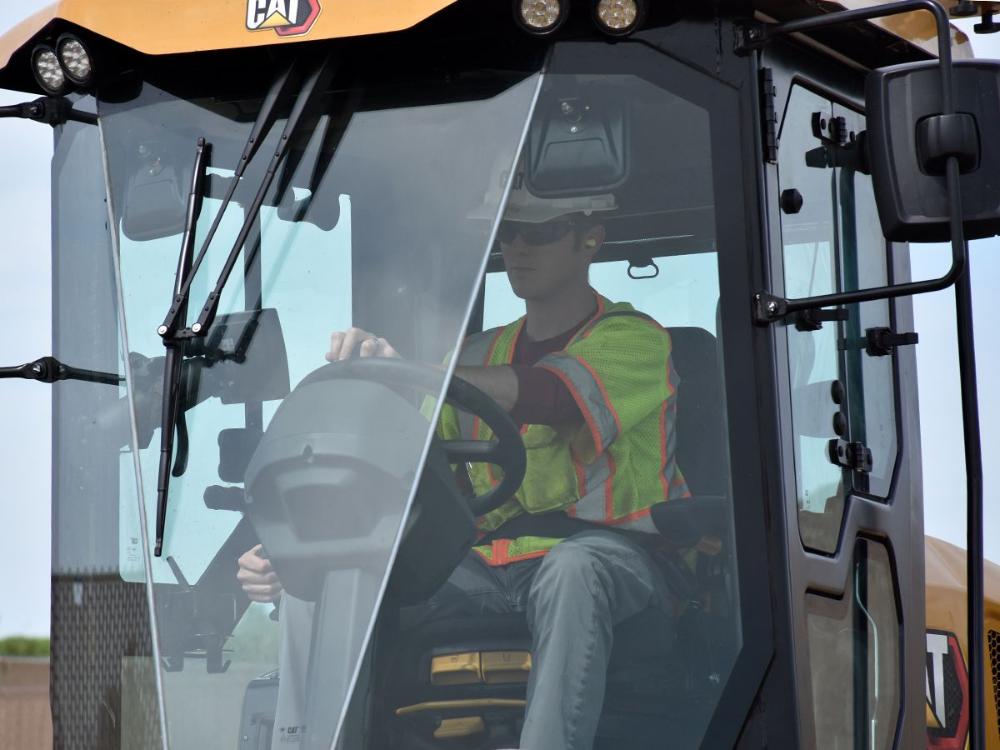

- Un operador cualificado merece la inversión. Los operadores cualificados le ayudan a aumentar sus ingresos al maximizar la productividad, evitar costosos periodos de inactividad y mantener la seguridad en el lugar de trabajo, lo cual puede ayudar a mejorar la eficiencia del combustible y reducir las emisiones de gases de efecto invernadero.
- Los intervalos de mantenimiento ampliados no solo pueden reducir el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina. Prolongue los intervalos de cambio hasta 500 horas de aceite de motor, 3000 horas de aceite de cárter excéntrico e hidráulico y 12 000 horas de refrigerante.
- Se puede aumentar el rendimiento y la seguridad con cámaras estándar y opcionales cuyas imágenes se visualizan en las pantallas de la cabina.
- Las tecnologías Cat Compact le ayudarán a cumplir sistemáticamente sus objetivos de compactación con mayor rapidez, de un modo más uniforme y en menos pasadas, lo que le permitirá ahorrar combustible y reducir los costes de materiales y rectificación.
- Los servicios de análisis programado de aceite (S•O•S℠) Cat ayudan a detectar el desgaste excesivo, los fluidos contaminados u otros problemas "inadvertidos" que pueden acortar la vida útil de los componentes. En muchos casos, podrá ampliar los intervalos de cambio de aceite y refrigerante mediante el uso del control de fluidos. Para obtener más información, consulte a su distribuidor Cat o el Manual de funcionamiento y mantenimiento de la máquina.
Pesos
| Peso de funcionamiento: con cabina |
11238 kg |
24775 lb |
| Peso de funcionamiento: con techo ROPS/FOPS |
11084 kg |
24435 lb |
| Peso en el tambor con cabina |
6146 kg |
13549 lb |
| Peso: tambor con techo ROPS/FOPS |
6102 kg |
13453 lb |
| Nota (1) |
Los pesos de funcionamiento son aproximados y consideran fluidos llenos y un operador de 75 kg (165 lb). El peso de la cabina incluye calefacción y aire acondicionado. |
Dimensiones
| Anchura de compactación |
2134 mm |
84 pulg |
| Carcasa estandarizada |
5.7 m |
18.7 pies |
| Anchura total |
2.3 m |
7.5 pies |
| Altura máxima |
3.03 m |
9.9 pies |
| Diámetro del tambor |
1535 mm |
60.4 pulg |
| Distancia entre ejes |
3 m |
9.8 pies |
| Altura con ROPS/FOPS o cabina |
3 m |
9.8 pies |
| Altura de la cuchilla opcional |
688 mm |
27.1 pulg |
| Anchura del tambor |
2134 mm |
84 pulg |
Motor
| Potencia bruta |
91.7 kW |
122.9 hp |
| Potencia nominal del motor: ISO 14396 |
90 kW |
120.7 hp |
| Potencia neta: ISO 9249 |
83.7 kW |
112.2 hp |
| Potencia neta: SAE J1349:2011 |
82.9 kW |
111.2 hp |
| Nota (1) |
La potencia neta anunciada es la potencia disponible en el volante del motor cuando está equipado con un ventilador a velocidad máxima, filtro de aire, módulo de emisiones limpias y alternador. |
| Modelo de motor |
Cat® C3.6 |
| Emisiones |
Tier 4 Final de la EPA de EE. UU., Fase V de la UE, Etapa V de Corea, Japón 2014 |
| Carrera |
120 mm |
4.7 pulg |
| Calibre |
98 mm |
3.9 pulg |
Especificaciones de funcionamiento
| Altura libre sobre el suelo |
518 mm |
20.4 pulg |
| Espacio libre sobre el bordillo |
492 mm |
19.4 pulg |
| Radio de giro: hasta el borde interior del tambor |
3.9 m |
12.7 pies |
| Velocidad de desplazamiento: máxima |
11 km/h |
6.8 milla/h |
| Anchura de compactación |
2134 mm |
84 pulg |
| Anchura del tambor |
2134 mm |
84 pulg |
| Carga lineal estática: con ROPS/FOPS |
28.8 kg/cm |
161.3 lb/pulg |
Capacidades de llenado de servicio
| Capacidad del depósito de combustible |
213 l |
56.3 galón (EE. UU.) |
| Depósito de DEF |
19 l |
5 galón (EE. UU.) |
| Sistema de refrigeración |
18.5 l |
4.9 galón (EE. UU.) |
| Aceite del motor: con filtro |
11.6 l |
3.1 galón (EE. UU.) |
| Cajas de las pesas excéntricas (combinadas) |
26 l |
6.9 galón (EE. UU.) |
| Eje y mandos finales |
10 l |
2.6 galón (EE. UU.) |
| Depósito hidráulico |
23 l |
6.1 galón (EE. UU.) |
Sistema vibratorio
| Amplitud nominal: alta |
2 mm |
0.079 pulg |
| Amplitud nominal: baja |
1 mm |
0.039 pulg |
| Fuerza centrífuga: máxima |
250 kN |
56200 lb |
| Fuerza centrífuga: mínima |
149 kN |
33500 lb |
| Carga lineal estática, con cabina |
28.8 kg/cm |
161.3 lb/pulg |
| Carga lineal estática: con techo ROPS/FOPS |
28.6 kg/cm |
160.1 lb/pulg |
| Frecuencia vibratoria: estándar |
30-33 Hz |
| Frecuencia vibratoria: estándar |
1.800-1.980vpm |
| Frecuencia vibratoria: modo Eco |
28,6-31,5Hz |
| Frecuencia vibratoria: modo Eco |
1.716-1.890vpm |
