Silenciosa y cómoda
Rendimiento máximo
Facilitamos su trabajo
Desplazamiento suave
Capacidad de la máquina optimizada
Sostenibilidad
La opción de cabina presurizada y sellada líder del sector proporciona al operador un entorno de trabajo más limpio y tranquilo con una visibilidad excelente del implemento. Siguiendo la tendencia líder del sector, la serie D3 también incluye un asiento de serie con controles ajustables con palanca tipo joystick para mejorar la comodidad del operador.
El tren de potencia de altas prestaciones ofrece el máximo de rendimiento y capacidad de producción mediante el sistema de gestión electrónica de par, el desplazamiento de dos velocidades de serie y un pedal/mando manual electrónico del acelerador con pedal desacelerador.
El sistema de "nivelación inteligente" Cat® ofrece una tecnología líder en el sector, junto con una integración y otras funciones disponibles, como autonivelación de dirección doble, retorno a la posición de excavación del implemento y posicionador del implemento.
Un sistema de suspensión con ejes de torsión completamente independiente de serie, combinado con el sistema opcional de control de amortiguación sensible a la velocidad, mejora el trabajo en terrenos irregulares, lo que proporciona una mejor retención de carga, más productividad y más comodidad para el operador.

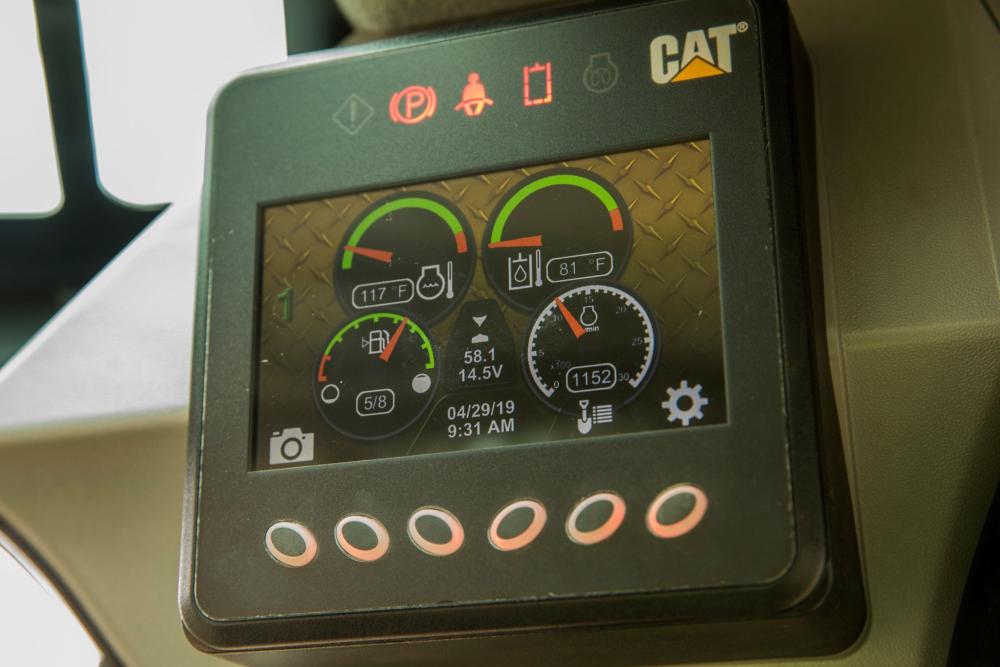

La capacidad y el control de la máquina aumentan gracias a la pantalla avanzada disponible, que permite el ajuste en pantalla de la respuesta del implemento, la respuesta hidrostática y el control del corrimiento. También ofrece sistema de seguridad, cámara de visión trasera y una funcionalidad para escoger entre múltiples idiomas y definir la disposición de visualización según preferencias.
- El motor Cat® C2.2 cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU. y Stage V de la UE.
- Los motores diésel Cat deben utilizar ULSD (combustible diésel con contenido muy bajo en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos). Consulte las directrices para su correcta aplicación. Para obtener más información, consulte a su distribuidor Cat o las "Recomendaciones de fluidos para máquinas de Caterpillar" (SEBU6250).
- El refrigerante de larga duración Cat® y los fluidos hidráulicos HYDO Advanced no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
- Aumente la productividad con tecnologías Cat como el posicionador de implementos, el retorno a la posición de excavación y los accesorios inteligentes Cat.
- Ahorre combustible y reduzca las emisiones de gases de efecto invernadero con funciones de eficiencia como el pedal de acelerador y el ventilador de actuación proporcional a la demanda del sistema de refrigeración.
Motor
| Potencia bruta: SAE J1995 |
50.1 kW |
67.1 hp |
| Cilindrada |
2.2 l |
134.3 pulg³ |
| Calibre |
84 mm |
3.3 pulg |
| Carrera |
100 mm |
3.9 pulg |
| Par máximo - 1500 rev/min - SAE J1995 |
208 N·m |
153 pie·lbf |
| Potencia neta: SAE1349 |
49.1 kW |
65.8 hp |
| Potencia neta: ISO 9249 |
49.6 kW |
66.5 hp |
| Modelo de motor |
Cat C2.2 CRDI |
| Potencia neta |
49.1 kW |
65.8 hp |
Especificaciones de funcionamiento
| Capacidades de carga nominal: 35 % de la carga límite de equilibrio |
695 kg |
1530 lb |
| Carga límite de equilibrio |
1985 kg |
4370 lb |
| Fuerza de arranque: cilindro de inclinación |
1775 kg |
3913 lb |
| Capacidad de carga nominal (ROC, Rated Operating Capacity) con contrapeso opcional |
1090 kg |
2400 lb |
| Área de contacto con el suelo (con cadena de 320 mm/12,6 pulg) |
0.89 m² |
1373 pulg² |
| Presión sobre el suelo (con cadena de 320 mm/12,6 pulg) |
37.3 kPa |
5.4 psi |
| Nota |
El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75kg (165lb), todos los fluidos, cucharón de perfil bajo de 1730mm (68pulg), cadenas de 320mm (12,6pulg), flujo hidráulico estándar, cabina C1 (OROPS, asiento mecánico), batería de 850 CCA, acoplamiento rápido manual, sin autonivelación y sin contrapesos opcionales (a menos que se indique lo contrario). |
| Área de contacto con el suelo (con cadena de 400 mm/15,7 pulg) |
1.11 m² |
1716 pulg² |
| Presión sobre el suelo (con cadena de 400 mm/15,7 pulg) |
30.6 kPa |
4.4 psi |
| Capacidades de carga nominal: 50 % de la carga límite de equilibrio |
995 kg |
2185 lb |
Pesos
| Peso de funcionamiento |
3372 kg |
7434 lb |
| Nota |
El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75kg (165lb), todos los fluidos, cucharón de perfil bajo de 1730mm (68pulg), cadenas de 320mm (12,6pulg), flujo hidráulico estándar, cabina C1 (OROPS, asiento mecánico), batería de 850 CCA, acoplamiento rápido manual, sin autonivelación y sin contrapesos opcionales (a menos que se indique lo contrario). |
Dimensiones
| Anchura del vehículo (cadenas de 320mm/12,6pulg) |
1676 mm |
66 pulg |
| Altura libre sobre el suelo |
195 mm |
7.7 pulg |
| Longitud: con el cucharón apoyado en el suelo |
3234 mm |
127.3 pulg |
| Longitud: sin cucharón |
2522 mm |
99.3 pulg |
| Alcance máximo: con los brazos paralelos al suelo |
1356 mm |
53.4 pulg |
| Radio de giro desde el centro: cucharón |
2069 mm |
81.5 pulg |
| Longitud total: cadena |
1808 mm |
71.2 pulg |
| Alcance: elevación/descarga máximas |
563 mm |
22.2 pulg |
| Anchura del vehículo (cadenas de 400 mm/15,7 pulg) |
1756 mm |
69.1 pulg |
| Altura total máxima |
3645 mm |
143.5 pulg |
| Altura del bulón del cucharón: posición de transporte |
218 mm |
8.6 pulg |
| Longitud - Cadena sobre el suelo |
1384 mm |
54.5 pulg |
| Espacio libre en posición de máxima elevación y descarga |
2057 mm |
81 pulg |
| Altura del bulón del cucharón: máxima elevación |
2825 mm |
111.2 pulg |
| Ángulo de salida |
34.5° |
| Ángulo de recogida del cucharón: altura máxima |
85.5° |
| Radio de giro desde el centro: acoplamiento |
1159 mm |
45.6 pulg |
| Nota |
El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones están basados en un operador de 75kg (165lb), todos los fluidos, cucharón de perfil bajo de 1730mm (68pulg), cadenas de 320mm (12,6pulg), flujo hidráulico estándar, cabina C1 (OROPS, asiento mecánico), batería de 850 CCA, acoplamiento rápido manual, sin autonivelación y sin contrapesos opcionales (a menos que se indique lo contrario). |
| Altura: parte superior de la cabina |
2034 mm |
80.1 pulg |
| Máximo ángulo de descarga |
50.3° |
| Radio de giro desde el centro: parte trasera de la máquina |
1458 mm |
57.4 pulg |
Cabina
| ROPS |
ISO 3471:2008 |
| FOPS |
ISO 3449:2005 nivel I |
Capacidades de llenado de servicio
| Sistema de refrigeración |
12 l |
3.2 galón (EE. UU.) |
| Cárter del motor |
10 l |
2.6 galón (EE. UU.) |
| Depósito de combustible |
57 l |
15.1 galón (EE. UU.) |
| Sistema hidráulico |
45 l |
11.9 galón (EE. UU.) |
| Depósito hidráulico |
34 l |
9 galón (EE. UU.) |
Sistema hidráulico
| Flujo hidráulico (flujo alto): flujo hidráulico de la pala |
99 l/min |
26 gal/min |
| Flujo hidráulico: estándar, presión hidráulica de la pala |
23000 kPa |
3336 psi |
| Flujo hidráulico: estándar, flujo hidráulico de la pala |
69 l/min |
18 gal/min |
| Flujo hidráulico (flujo alto): presión hidráulica de la pala |
23000 kPa |
3336 psi |
| Flujo hidráulico (flujo alto): potencia hidráulica (calculada) |
38 kW |
50.9 hp |
| Flujo hidráulico: estándar, potencia hidráulica (calculada) |
26.5 kW |
35.5 hp |
Tren de potencia
| Velocidad de desplazamiento (marcha de avance o retroceso): dos velocidades |
12.2 km/h |
7.6 milla/h |
| Velocidad de desplazamiento (marcha de avance o retroceso): una velocidad |
8.1 km/h |
5 milla/h |
Nivel de ruido
| Nota (2) |
**Los niveles de presión acústica dinámica en los oídos del operador según la norma ISO6396:2008. Las mediciones se realizaron con las puertas y ventanillas de la cabina cerradas y con el ventilador de refrigeración del motor al 70 % de su velocidad máxima. El nivel de ruido puede variar a diferentes velocidades del ventilador de refrigeración del motor. |
| Fuera de la cabina*** |
103 dB(A) |
103 dB(A) |
| Nota (3) |
***El nivel de potencia acústica medido para las configuraciones con la marca CE según los procedimientos de prueba y las condiciones que se especifican en la directiva 2000/14/CE. |
| Nota (1) |
La cabina con estructura de protección en caso de vuelcos (ROPS) integrada es parte del equipo estándar en Norteamérica y Europa. |
| Dentro de la cabina** |
83 dB(A) |
83 dB(A) |
Sistema de aire acondicionado (si está instalado)
| Aire acondicionado |
El sistema de aire acondicionado de esta máquina contiene el refrigerante con gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1430). El sistema contiene 0,81 kg de refrigerante, equivalente a 1,158 toneladas métricas de CO2. |
