Rediseño del puesto del operador

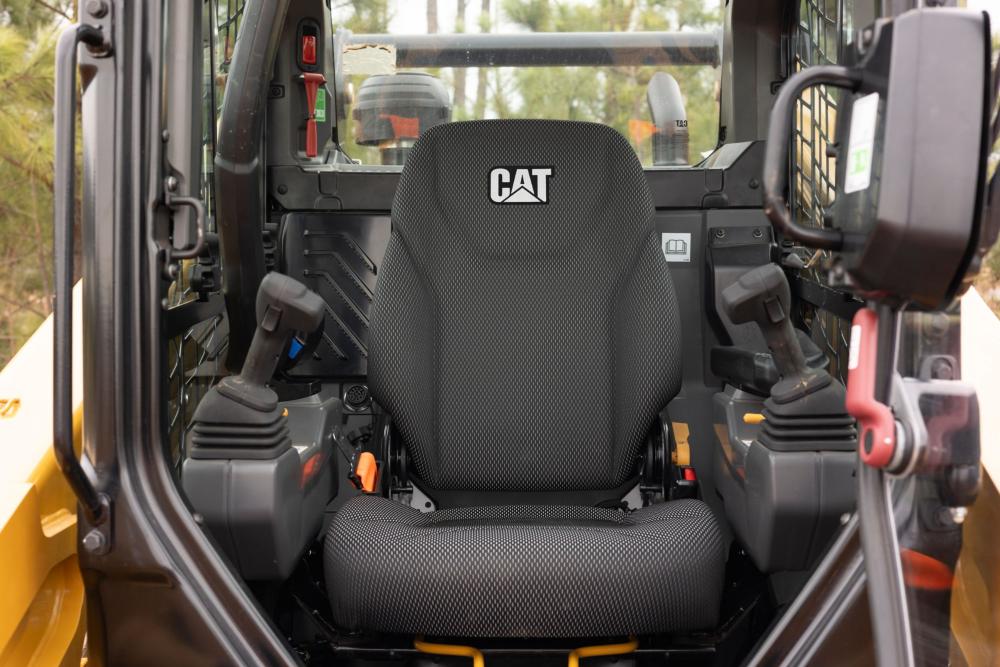

Disponibilidad de un asiento con suspensión neumática y respaldo alto, ventilado y calefactado
Tren de potencia de altas prestaciones
Sistema hidráulico XE

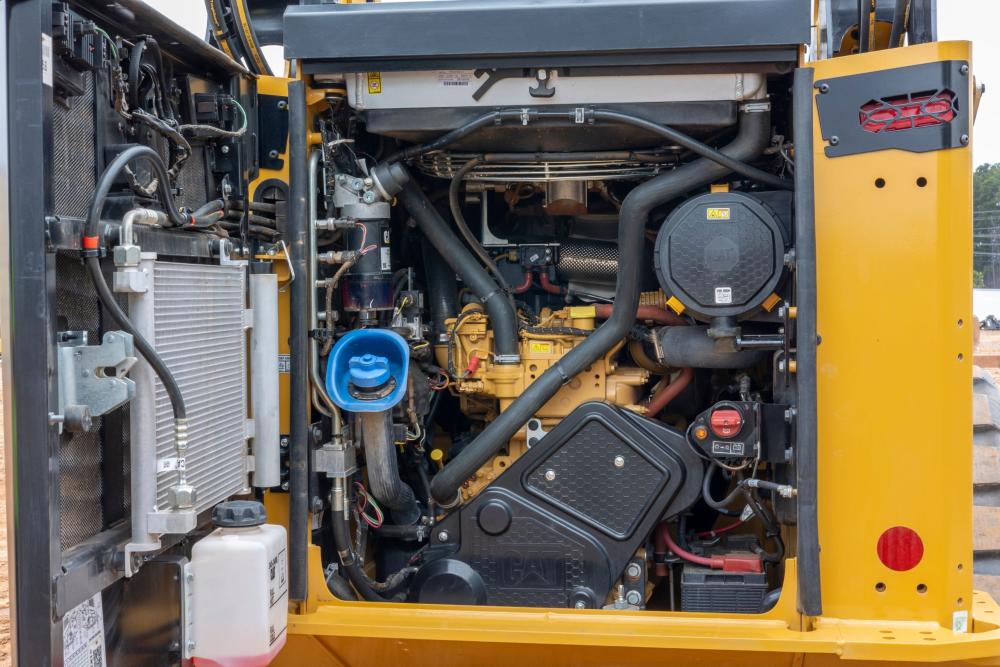

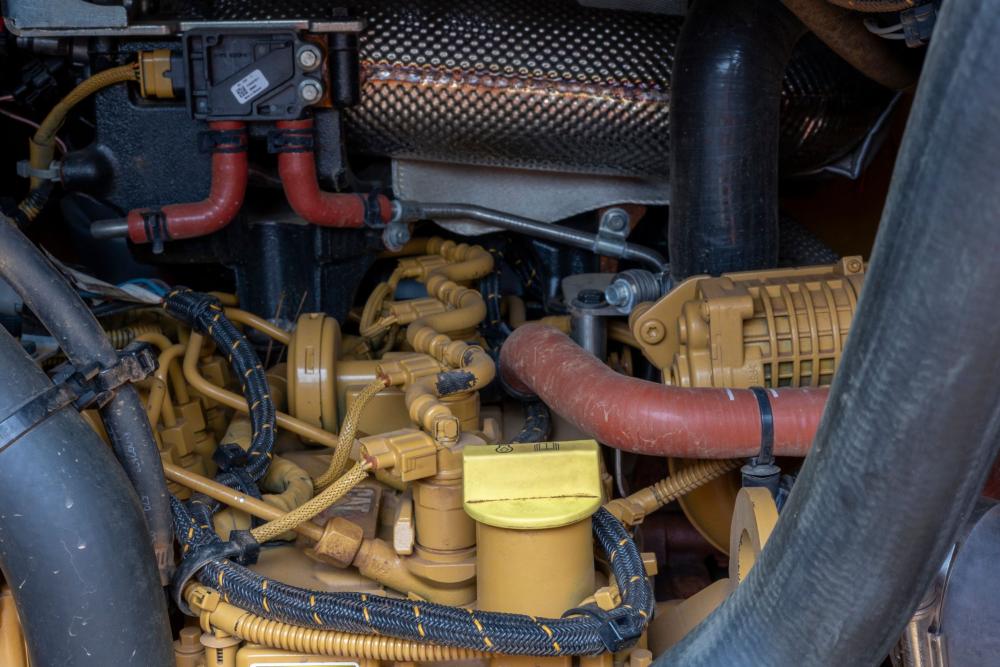

Motor Cat C3.6TA de control electrónico (turboalimentado, postenfriado)

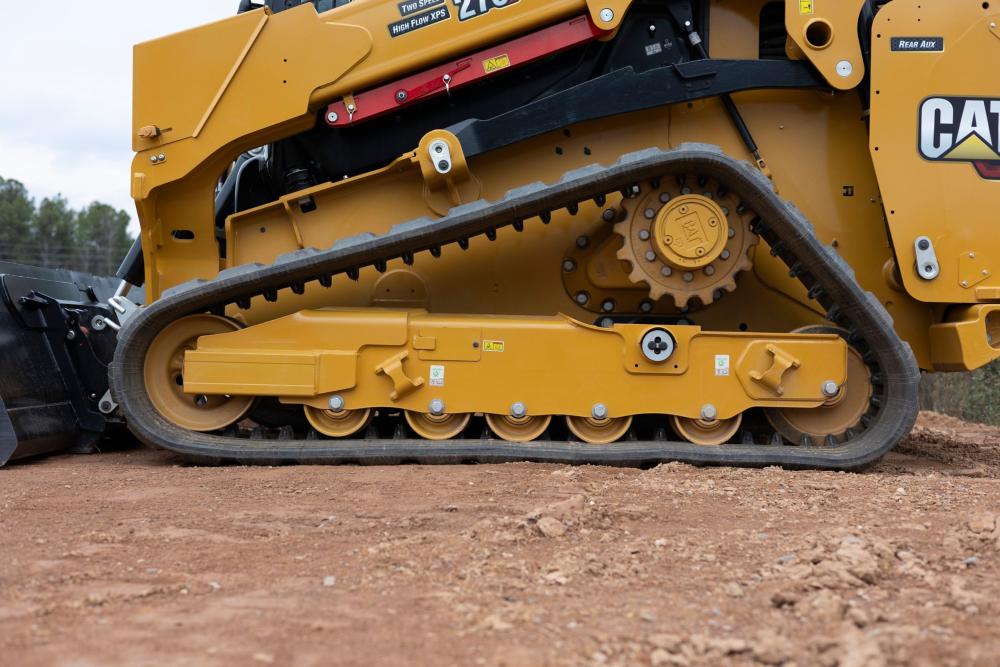

Tren de rodaje con barra estabilizadora (E-bar) y desplazamiento a dos velocidades incluidos de serie

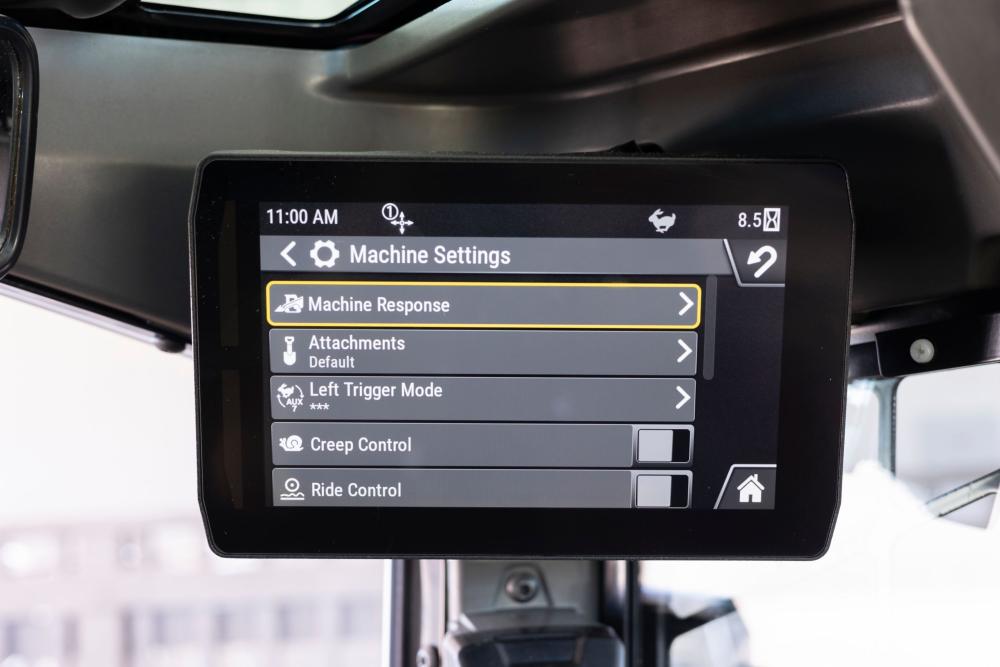

Monitor de pantalla táctil avanzado

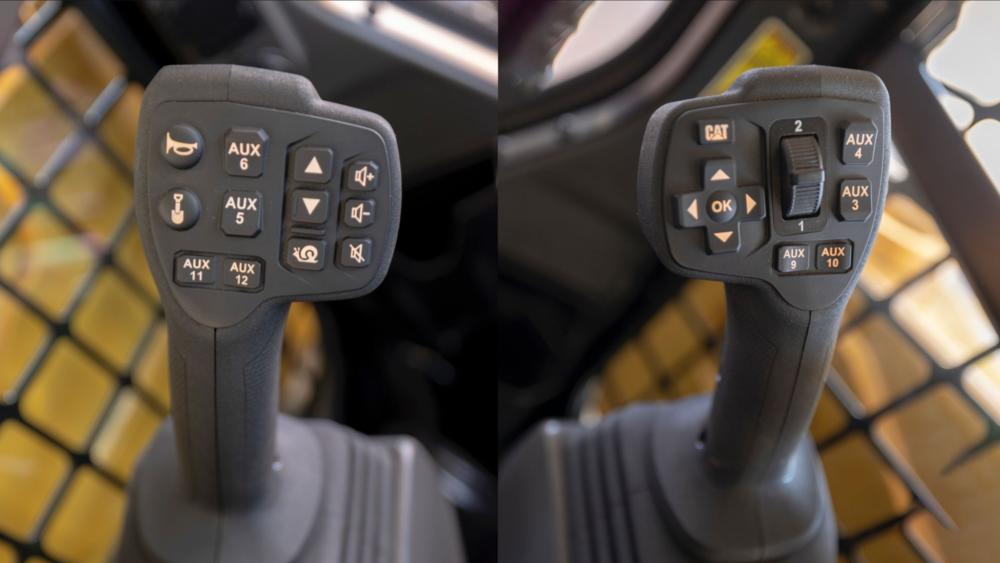

Palancas tipo joystick avanzadas
Acceso a nivel del suelo

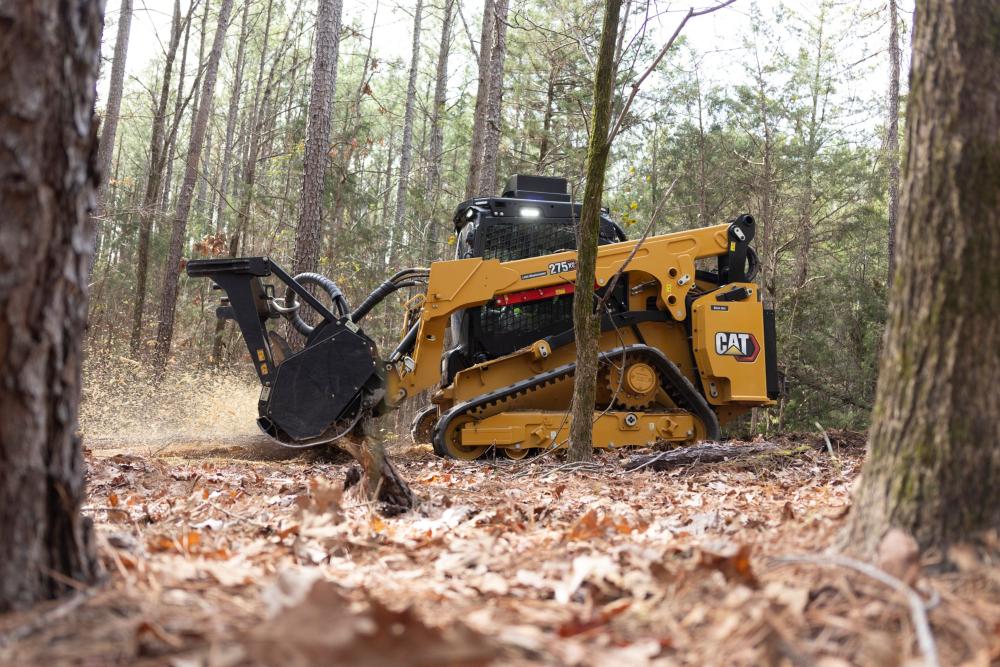

Implementos Cat
Entorno de trabajo más amplio, combinado con un mayor recorrido del asiento, que ofrece más espacio para operadores de cualquier tamaño.
Mayor comodidad para el operador.
El desplazamiento a dos velocidades, incluido de serie, en combinación con el sistema opcional de control de amortiguación sensible a la velocidad para el funcionamiento sobre terrenos accidentados, permite una mejor retención de la carga y una mayor productividad.
Máximo caudal y máxima presión, lo que ofrece una gran potencia hidráulica para hacer funcionar de forma eficiente incluso los accesorios que consumen más energía.
Potencia máxima en un amplio rango de rev/min y un par elevado para ofrecer un mayor rendimiento de trabajo en cualquier aplicación.
La solución de tren de rodaje híbrido ofrece las ventajas de un diseño de tren de rodaje rígido para la elevación de grandes cargas o el manejo de accesorios pesados, junto con la adaptabilidad de un diseño de tren de rodaje oscilante.
Ofrece un control y unas funciones de última generación, que incluyen radio integrada, conectividad Bluetooth® y la opción de múltiples cámaras (vista lateral), además de admitir 32 idiomas diferentes.
Proporcionan un control inigualable de las funciones y ajustes de la máquina sin que el operador tenga que retirar las manos de los mandos.
En todos los puntos de servicio diario y mantenimiento rutinario, ayuda a reducir el tiempo de inactividad de la máquina para aumentar la productividad.

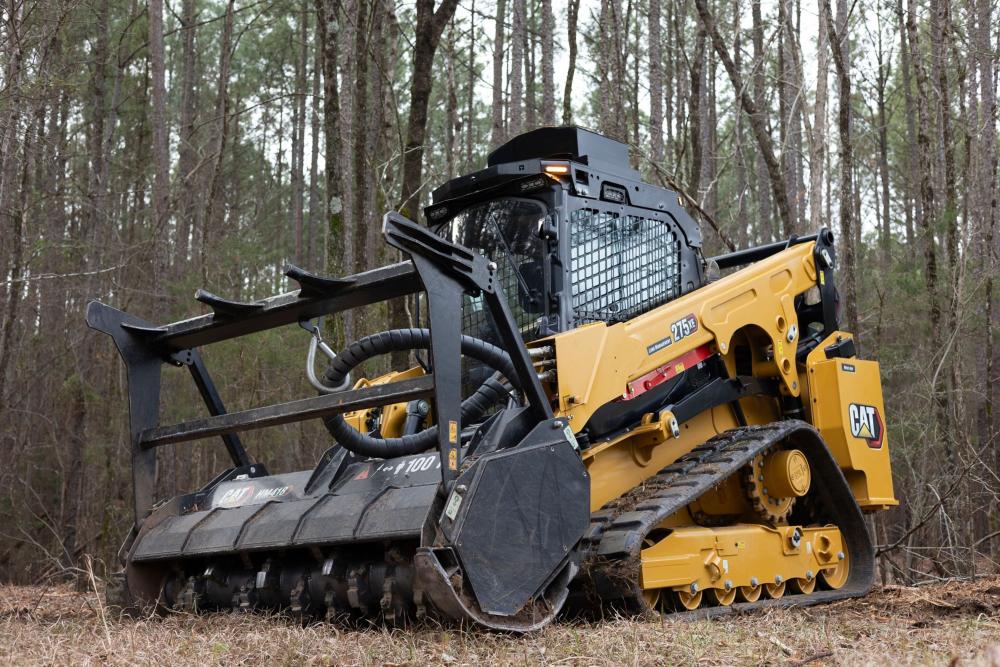

Convierta su pala de cadenas compacta Cat en la máquina más versátil del lugar de trabajo.
Motor
| Potencia bruta: SAE J1995 |
91 kW |
122 hp |
| Calibre |
120 mm |
4.7 pulg |
| Cilindrada |
3.6 l |
221 pulg² |
| Potencia neta: ISO 9249 |
89 kW |
120 hp |
| Potencia neta: SAE1349 |
111 kW |
82 hp |
| Par máximo a 1.360 rev/min SAE J1995 |
501 N·m |
370 lb/pie |
| Par máximo - 1500 rev/min - SAE J1995 |
551 N·m |
406 lb/pie |
| Carrera |
98 mm |
3.9 pulg |
| Modelo de motor |
Cat® C3.6 TA (turboalimentado postenfriado) |
Especificaciones de funcionamiento
| Capacidades de carga nominal: 35 % de la carga límite de equilibrio |
1280 kg |
2823 lb |
| Fuerza de arranque: cilindro de elevación |
2913 kg |
6422 lb |
| Fuerza de arranque: cilindro de inclinación |
4519 kg |
9963 lb |
| Área de contacto con el suelo (con cadena de 450mm/17,7pulg) |
1.81 m² |
2808 pulg² |
| Presión sobre el suelo (con cadena de 450 mm/17,7 pulg) |
31.3 kPa |
4.5 psi |
| Capacidades de carga nominal: 50 % de la carga límite de equilibrio |
1829 kg |
4033 lb |
| Capacidad de carga nominal (ROC, Rated Operating Capacity) con contrapeso opcional |
1359 kg |
2996 lb |
| Carga límite de equilibrio |
5450 kg |
12015 lb |
Pesos*
| Peso de funcionamiento |
5763 kg |
12705 lb |
| El contrapeso aumenta el peso de funcionamiento |
194 kg |
428 lb |
| El contrapeso aumenta el peso de funcionamiento - ROC (35 %) |
126 kg |
279 lb |
| El contrapeso aumenta el peso de funcionamiento - Carga límite de equilibrio |
361 kg |
796 lb |
| La cabina cerrada aumenta el peso de funcionamiento |
99 kg |
218 lb |
| La cabina cerrada aumenta el peso de funcionamiento - ROC (35 %) |
48 kg |
105 lb |
| La cabina cerrada aumenta el peso de funcionamiento - Carga límite de equilibrio |
136 kg |
214 lb |
| Peso de funcionamiento - ROC (35 %) |
1908 kg |
4205 lb |
| Peso de funcionamiento - ROC (50 %) |
2725 kg |
6008 lb |
| Peso de funcionamiento - Carga límite de equilibrio |
5450 kg |
12015 lb |
| Nota |
* El peso de funcionamiento, las especificaciones de funcionamiento y las dimensiones se basan en un operador de 75 kg (165 lb), todos los fluidos, dos velocidades (variable), cucharón de perfil bajo de 2036 mm (80 pulg), cadenas de 400 mm (15,7 pulg), rueda loca delantera/trasera de triple brida, sistema hidráulico XE (H6) con flujo auxiliar trasero, cabina cerrada con puerta de cristal, ventanillas laterales, calentador, asiento con suspensión de amortiguación neumática, monitor avanzado, batería de 1000 CCA, sin contrapesos opcionales y con acoplamiento rápido manual (a menos que se indique lo contrario). |
Dimensiones
| Altura del bulón del cucharón: posición de transporte |
205 mm |
8.1 pulg |
| Altura del bulón del cucharón: máxima elevación |
3415 mm |
134.4 pulg |
| Alcance máximo del bulón del cucharón: máxima elevación |
415 mm |
16.3 pulg |
| Espacio libre en posición de máxima elevación y descarga |
2694 mm |
106.1 pulg |
| Ángulo de salida |
29.5° |
| Altura libre sobre el suelo |
280 mm |
11 pulg |
| Altura: parte superior de la cabina |
2230 mm |
87.8 pulg |
| Longitud - Cadena sobre el suelo |
1836 mm |
72.3 pulg |
| Longitud: con el cucharón apoyado en el suelo |
3880 mm |
152.8 pulg |
| Longitud: sin cucharón |
3250 mm |
128 pulg |
| Altura total máxima |
4193 mm |
165.1 pulg |
| Alcance máximo: con los brazos paralelos al suelo |
1171 mm |
46.1 pulg |
| Longitud total: cadena |
2341 mm |
92.2 pulg |
| Ángulo de recogida del cucharón: altura máxima |
86.7° |
| Alcance a máxima elevación/descarga |
814 mm |
32 pulg |
| Ángulo de volteo hacia atrás |
27.3° |
| Radio de giro desde el centro: cucharón (con rejilla) |
2320 mm |
91.3 pulg |
| Radio de giro desde el centro: acoplamiento |
1531 mm |
60.3 pulg |
| Radio de giro desde el centro: parte trasera de la máquina |
1931 mm |
76 pulg |
| Anchura del vehículo (cadenas de 450 mm/17,7 pulg) |
1976 mm |
77.8 pulg |
| Máximo ángulo de descarga |
44.7° |
Cabina
| FOPS |
ISO 3449:2005 nivel I |
| ROPS |
ISO 3471:2008 |
| Estructura FOPS, nivel II |
ISO 3449:2005 nivel II (opcional) |
Capacidades de llenado de servicio
| Sistema de refrigeración |
17.5 l |
4.6 galón (EE. UU.) |
| Cárter del motor |
9 l |
2.4 galón (EE. UU.) |
| Depósito de combustible |
136.1 l |
36.9 galón (EE. UU.) |
| Sistema hidráulico |
41 l |
10.8 galón (EE. UU.) |
| Depósito hidráulico |
26 l |
6.9 galón (EE. UU.) |
| Depósito de líquido de escape diésel (DEF, Diesel Exhaust Fluid) |
11 l |
2.9 galón (EE. UU.) |
Tren de potencia
| Velocidad de desplazamiento (marcha de avance o retroceso): una velocidad |
8.4 km/h |
5.2 milla/h |
| Velocidad de desplazamiento (marcha de avance o retroceso): dos velocidades |
12.5 km/h |
7.8 milla/h |
Sistema hidráulico
| Flujo hidráulico (XE): presión hidráulica máxima de la pala |
31000 kPa |
4496 psi |
| Flujo hidráulico (flujo alto): flujo hidráulico de la pala |
129 l/min |
34 gal/min |
| Flujo hidráulico (XE): flujo hidráulico máximo de la pala* |
150 l/min |
40 gal/min |
| Flujo hidráulico (flujo alto): presión hidráulica de la pala |
24130 kPa |
3500 psi |
| Flujo hidráulico (XE): potencia hidráulica (calculada) |
77.5 kW |
103.9 hp |
| Flujo hidráulico (XPS de flujo alto): potencia hidráulica (calculada) |
60.2 kW |
80.7 hp |
| Flujo hidráulico (XPS de flujo alto): flujo hidráulico máximo de la pala |
86 l/min |
23 gal/min |
| Flujo hidráulico (XPS de flujo alto): presión hidráulica máxima de la pala |
2800 kPa |
4061 psi |
| Flujo hidráulico: estándar, potencia hidráulica (calculada) |
34.6 kW |
46.4 hp |
| Flujo hidráulico: estándar, flujo hidráulico de la pala |
86 l/min |
23 gal/min |
| Flujo hidráulico: estándar, presión hidráulica de la pala |
24130 kPa |
3500 psi |
Dimensiones*
| Anchura del vehículo (cadenas de 400 mm/15,7 pulg) |
1926 mm |
75.8 pulg |
