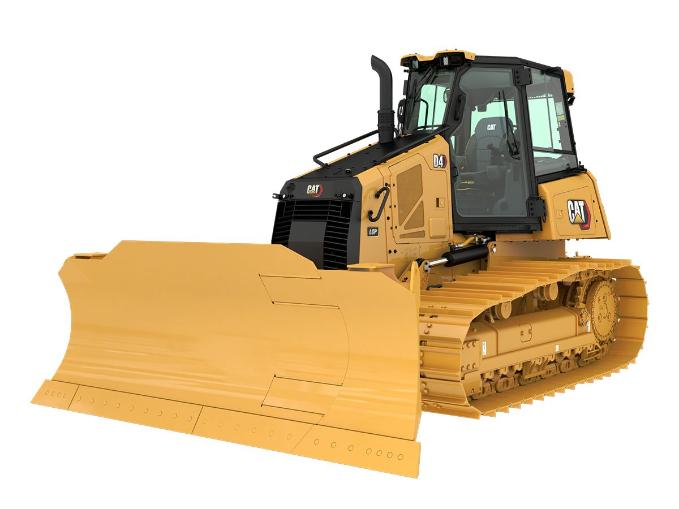

ALTO RENDIMIENTO, MEJOR VISIÓN
COMODIDAD PARA LOS OPERADORES
SISTEMAS DE AYUDA PARA EL OPERADOR
ÓPTIMA NIVELACIÓN
VENTAJA DEMOSTRADA
CONÉCTESE CON UNA MAYOR EFICIENCIA
AHORRO EN COSTES DE OPERACIÓN
PORQUE EL TIEMPO DE FUNCIONAMIENTO ES IMPORTANTE
SOSTENIBILIDAD

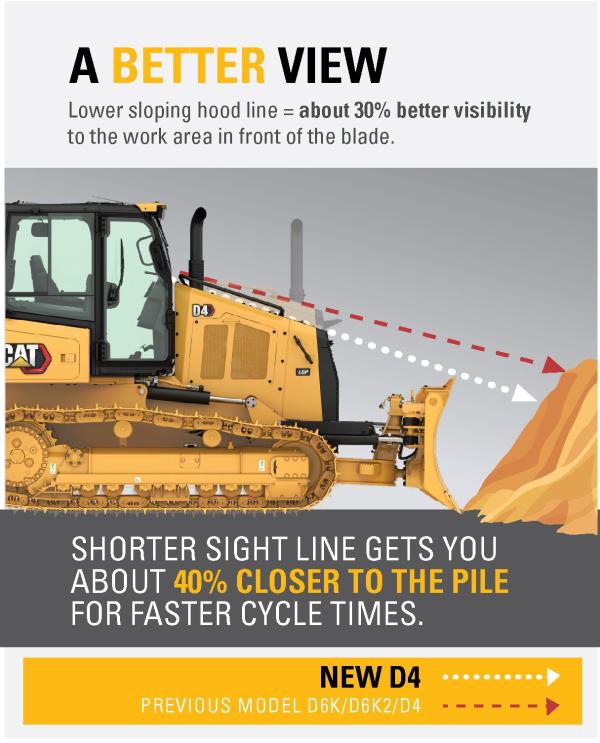

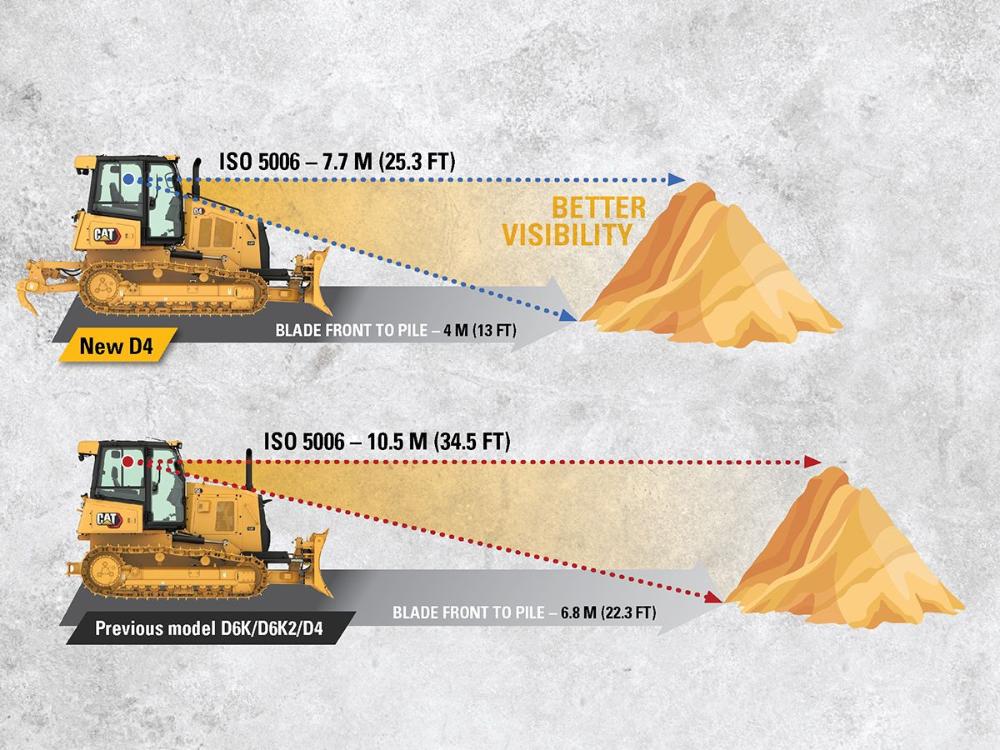

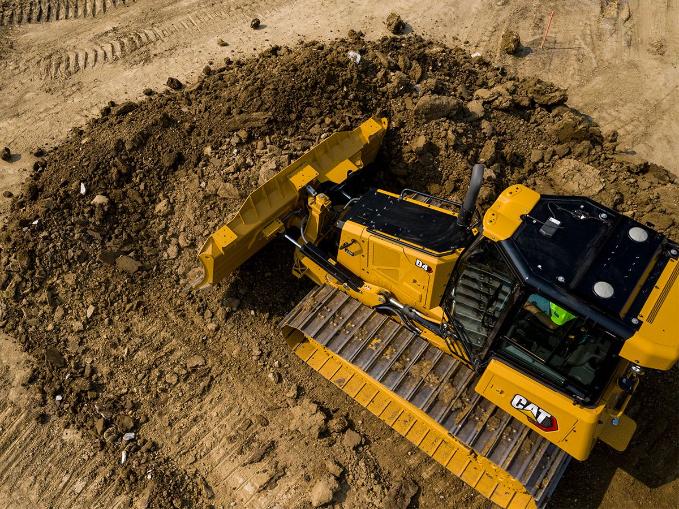

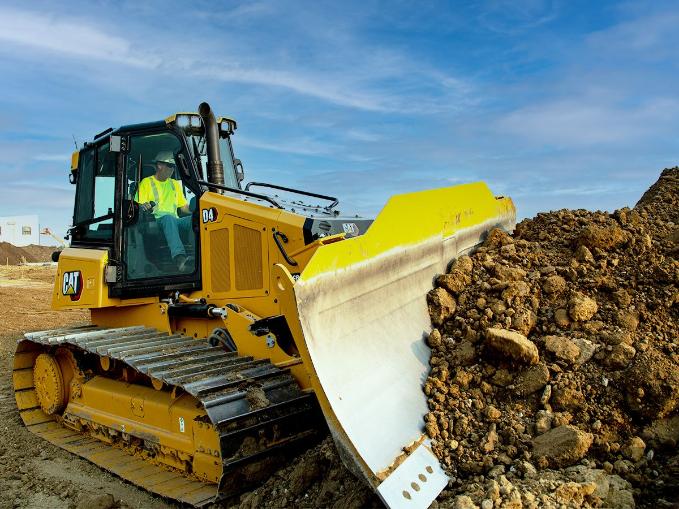

- Obtenga una mejor visión del trabajo que esté realizando gracias a un capó inclinado más bajo que le ofrece hasta un 30 % más visibilidad de la zona de delante de la hoja.
- Su excelente maniobrabilidad y la rápida respuesta de la dirección le ofrecen la agilidad necesaria para realizar los trabajos con rapidez.

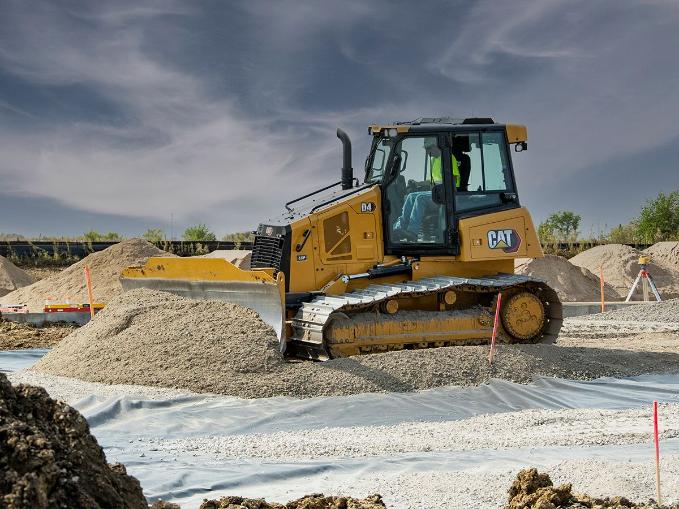

- El diseño del tren de rodaje, con ocho rodillos inferiores y dos rodillos portadores, está optimizado para ofrecer una nivelación con un acabado uniforme y una mejor conducción, incluso a mayores velocidades de nivelación.
- El Motor Cat C4.4 con turboalimentadores dobles se combina con una transmisión hidrostática para ofrecerle una excelente eficiencia del combustible y el sistema de transmisión de mayor potencia de su categoría.

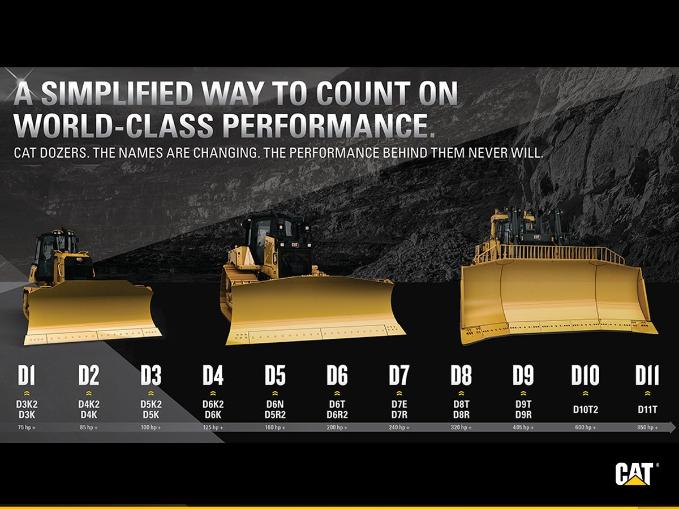

Todas las comparaciones se refieren a la D6K2/modelo anterior de la D4 sin tecnología Cat

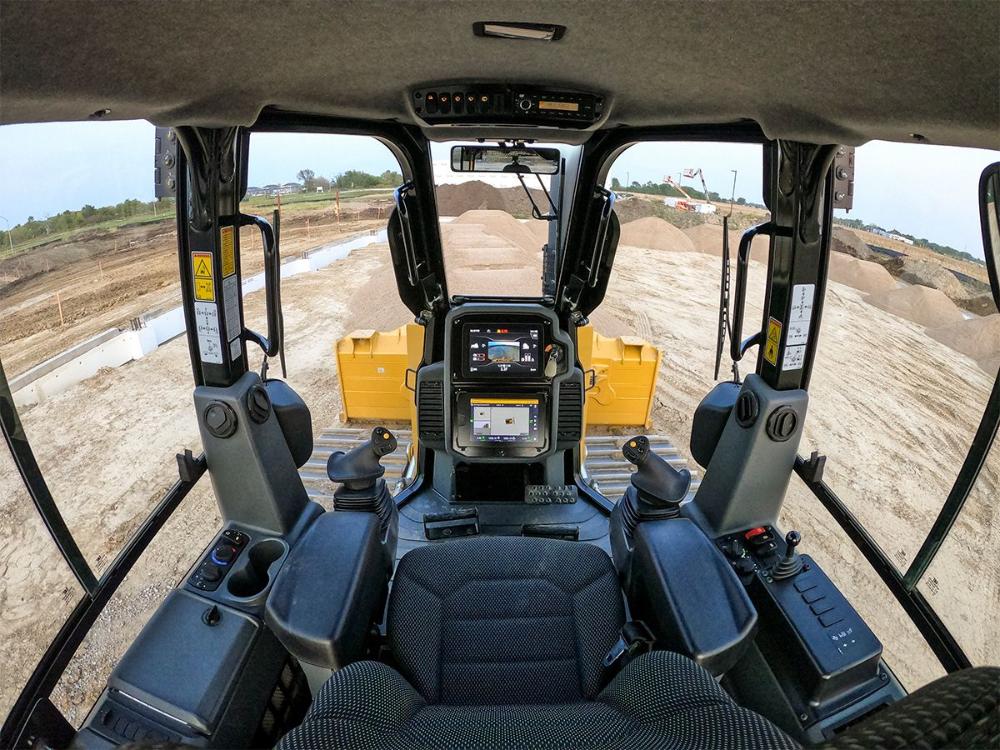

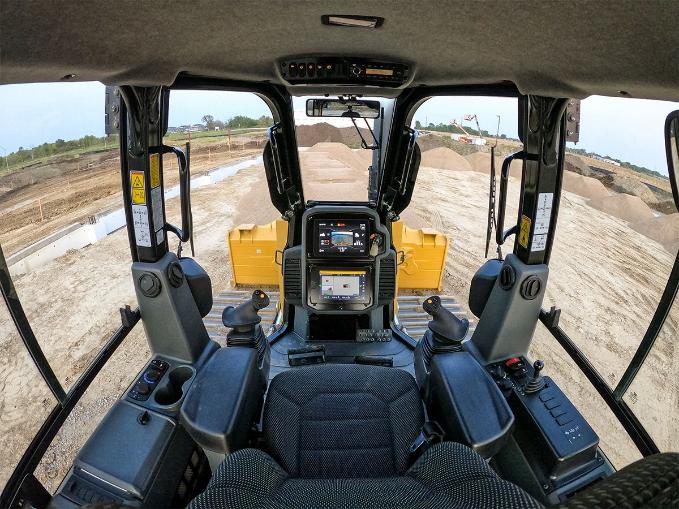

- La cabina actualizada ofrece a los operadores una mayor comodidad para afrontar las largas jornadas en la máquina.

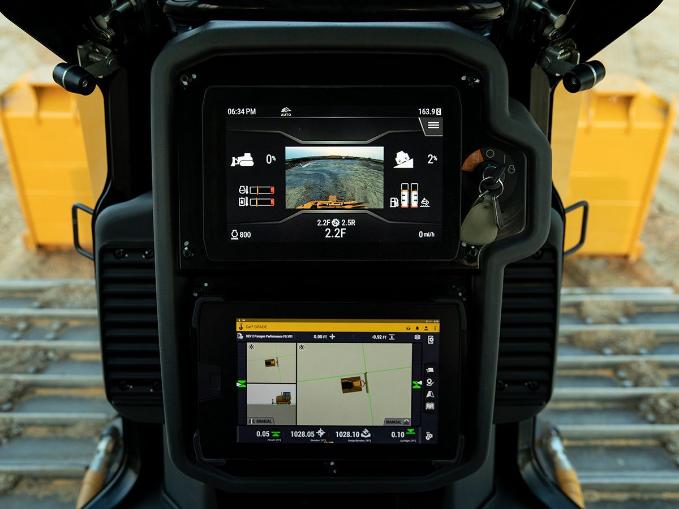

- La pantalla principal táctil de 254 mm (10 pulg) de fácil manejo se incluye en los últimos modelos de la gama de hojas de empuje Cat.
- Cámara de visión trasera de alta definición equipada de serie para una calidad de imagen excepcional en la pantalla principal.
- El asiento, más confortable, ofrece una mejor suspensión y múltiples ajustes personalizables para proporcionar una mayor comodidad.
- El control bidireccional le permite preseleccionar las marchas de avance/retroceso para reducir el esfuerzo y adaptar la máquina a su aplicación. Guarde los ajustes como un perfil de operador para que el manejo de la máquina resulte aún más cómodo.
- Espacios de almacenamiento adicionales por toda la cabina.
- Conector USB y puertos de 12 V adicionales que proporcionan una mayor comodidad.
- El escalón de mayor tamaño del bastidor en C facilita la entrada y salida de la cabina.
Comparaciones con la D6K2 (modelo anterior de la D4).
Las funciones de Assist facilitan el trabajo a los operadores, especialmente a los menos experimentados. Algunas funciones de dirección y de la hoja están automatizadas, lo que permite a los operadores noveles alcanzar unos niveles de productividad similares a los de sus compañeros veteranos. Los operadores experimentados trabajarán con menos esfuerzo, se cansarán menos y obtendrán unos resultados más rápidos y precisos.
- El paquete ARO con Assist se ofrece ahora DE SERIE en las Hojas de Empuje D4.
- Cat Grade con Slope Assist™ mantiene automáticamente la posición preestablecida de la hoja sin una señal de GNSS/GPS (no se requiere ningún hardware ni software adicional). En el caso de máquinas con 3D, los operadores podrán alternar fácilmente entre un sistema automático con plena capacidad 3D y Slope Assist.
- Steer Assist** automatiza la dirección de inclinación de la hoja y las cadenas. Ayuda a reducir la fatiga del operador al mantener automáticamente un desplazamiento recto con cargas ligeras o pesadas sobre un terreno llano y pendientes laterales. Ayuda a reducir las maniobras de dirección hasta en un 75 %. No se requiere GNSS/GPS.
- Stable Blade funciona a la perfección con las maniobras del operador para ayudar a conseguir una superficie más lisa cuando se trabaja de forma manual.
- Blade Load Monitor le ofrece información en tiempo real sobre la carga actual frente a la carga óptima de la hoja en función de las condiciones del terreno. Controla de forma activa la carga de la máquina y el deslizamiento de las cadenas para ayudarle a alcanzar una capacidad de empuje óptima.*
- Traction Control reduce automáticamente el deslizamiento de las cadenas para reducir su desgaste y ahorrar tiempo y combustible.*
- AutoCarry automatiza la elevación de la hoja para ayudarle a mantener una carga constante en la hoja y reducir el deslizamiento de las cadenas.*
- Slope Indicate se incluye en la pantalla principal de la máquina y muestra la pendiente lateral y las pendientes ascendentes/descendentes para ayudar a los operadores cuando trabajen en pendientes.
- Attachment Ready Option (ARO) proporciona los elementos de montaje y cableado necesarios para que el distribuidor instale Grade con 3D, Accugrade, UTS u otros sistemas de control de nivelación.
*Función no operativa en interiores o en zonas en las que no haya disponible una señal de GNSS/GPS.
** Disponible a principios de 2024
- La tecnología Cat Grade con 3D integrada de fábrica utiliza GNSS/GPS para controlar la hoja, lo que le permitirá abordar el plan de diseño con mayor rapidez.
- Cat Grade con 3D no tiene mástiles: las antenas de bajo perfil se integran en el techo de la cabina y los receptores de GNSS/GPS se instalan en el interior para una mayor protección.
- Siga automáticamente las líneas de orientación de los planes de diseño con Steer Assist 3D.* Permanezca sobre líneas de bordillos, líneas centrales, la parte inferior de una pendiente, etc. sin ningún esfuerzo. La dirección de las cadenas se utiliza con cargas ligeras y la dirección de inclinación de la hoja podrá añadirse con cargas pesadas.

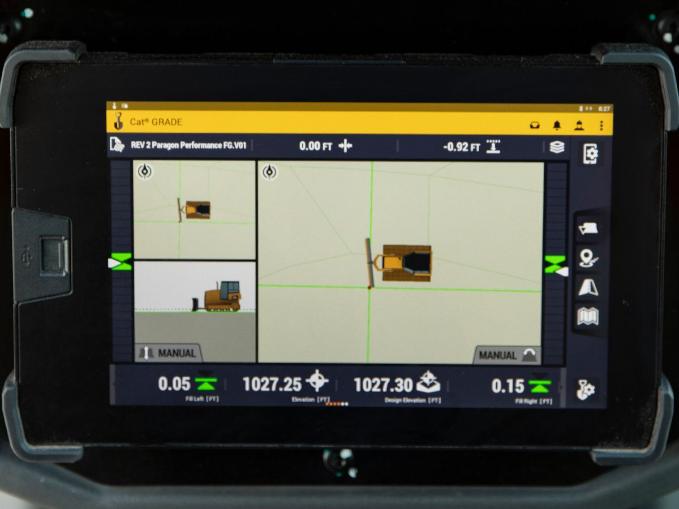

- La interfaz del operador de Grade es intuitiva y fácil de utilizar: pantalla táctil de 10 pulg (254 mm), plataforma para sistema operativo Android, funcionamiento similar al de un smartphone.
- Todos los sistemas Cat Grade son compatibles con radios y estaciones base de Trimble, Topcon y Leica.
- ¿Ya ha invertido en una infraestructura de nivelación? Puede instalar sistemas de nivelación de Trimble, Topcon y Leica en la máquina.
- La cabina es compatible con sistemas de control de nivelación de terceros, está equipada con una interfaz CAN y orificios de paso de mazos de cables, y cuenta con una serie de características de montaje que facilitan la instalación de cualquier sistema de control de nivelación.
*Disponible a principios de 2024
Las tecnologías Cat Assist y Grade funcionan en un segundo plano para ayudar a los operadores de las hojas de empuje, independientemente de su nivel de experiencia, siendo especialmente ventajosas para los operadores menos experimentados. Con la mera finalidad de demostrar lo mucho que ayudan estas funciones tecnológicas integradas, Caterpillar las ha puesto a prueba. Dos operadores noveles y dos operadores expertos llevaron a cabo diversas tareas de explanación en zanjas, esparcimiento de descargas de camiones/nivelación en arena y trabajos en pendientes laterales. Cada operador realizó tres veces la misma tarea: una de forma manual, otra utilizando la tecnología Assist y otra utilizando Assist y Cat Grade con 3D. El equipo midió la productividad*, la eficiencia**, el tiempo de ejecución, la calidad de la superficie final y las maniobras realizadas por los operadores.

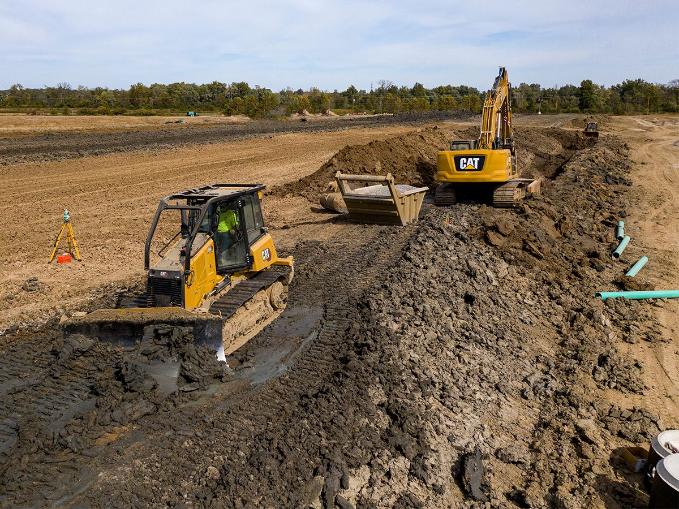

Explanación en zanjas
- Productividad y eficiencia: los operadores noveles pasaron de obtener un nivel de productividad y eficiencia un 9 % menor que los operadores expertos cuando trabajaron de forma manual a alcanzar un nivel similar al de los operadores expertos cuando utilizaron Assist.
Esparcimiento de descargas de camiones/nivelación en arena
- Tiempo de ejecución: los operadores noveles necesitaron un 49 % más tiempo que los operadores expertos cuando trabajaron de forma manual, un porcentaje que se redujo al 17 % cuando utilizaron Assist y al 9 % cuando añadieron Grade.
- Maniobras con la hoja: las maniobras con la hoja realizadas por los operadores noveles se redujeron en un 45 % con Assist y en un 55 % con Assist y Grade. Las maniobras con la hoja realizadas por los operadores expertos se redujeron en un 32 % con Assist y en un 53 % con Assist y Grade.
- Calidad de la superficie: la calidad de la superficie obtenida por los operadores noveles mejoró hasta en un 51 % con el uso de la tecnología y la de los operadores expertos, hasta en un 27 %. Cuando los operadores noveles utilizaron la tecnología obtuvieron una calidad de la superficie similar a la que obtuvieron los operadores expertos cuando trabajaron de forma manual.
Pendiente lateral/Steer Assist
- Maniobras de dirección: las maniobras de dirección realizadas por operadores noveles y expertos se reducen en un 75 % con la marcha de avance y en un 67 % cuando se combina la marcha de avance con la de retroceso.
*Material movido por hora
**Material movido por unidad de combustible/fluido de escape diésel (DEF)
Estudio realizado por Caterpillar, agosto de 2022
- Product Link recopila datos de la máquina que se podrán ver en línea a través de aplicaciones web y móviles.
- Acceda a la información en cualquier momento y desde cualquier lugar con VisionLink®, y úsela para tomar decisiones fundadas que impulsen la productividad, reduzcan los costes, simplifiquen el mantenimiento y mejoren la seguridad en el lugar de trabajo.
- La aplicación Cat le ayuda a administrar sus activos en cualquier momento directamente desde su smartphone. Consulte la ubicación y las horas de funcionamiento de su flota, reciba alertas sobre necesidades de mantenimiento críticas e incluso solicite revisiones a su distribuidor Cat local.
- Remote Troubleshoot permite a su distribuidor Cat realizar pruebas de diagnóstico de forma remota, lo que le ahorrará tiempo y dinero.
- Remote Flash actualiza el software de a bordo sin necesidad de que haya ningún técnico presente y cuando le resulte más conveniente, lo cual supone una reducción potencial de los tiempos de actualización de hasta un 50 %.
- Los modos Eco optimizan la velocidad del motor al mismo tiempo que mantienen la velocidad de desplazamiento y la potencia, lo que le permite ahorrar combustible en aplicaciones de carga de la hoja más ligeras, como la nivelación de acabado.
- Las funciones de eficiencia reducen la velocidad del motor durante el funcionamiento en vacío o apagan la máquina tras un periodo de tiempo preestablecido, lo que permite ahorrar más combustible y cumplir las normativas sobre el funcionamiento en vacío.
- El paquete de refrigeración eficiente mejora el caudal de aire, lo cual ayuda a reducir la velocidad del ventilador y a ahorrar más combustible en condiciones más frías o en aplicaciones más ligeras.
- El tren de rodaje Cat Abrasion™ constituye la solución con el mínimo coste por hora para lugares de trabajo de alta abrasión y bajo impacto. El diseño duplica la vida útil de las juntas y elimina los giros de buje, reduciendo así sus costes hasta en un 50 % por hora en comparación con el tren de rodaje tradicional.
- Las cuchillas de precisión Cat protegen su inversión en la hoja con un 20 % más de material de desgaste y un menor coste por hora, además de un 40 % más de material de desgaste en las cuchillas de mayor durabilidad.* Las cuchillas de precisión Cat son las únicas con indicadores de desgaste en el material de la cuchilla, para garantizar que sepa cuándo dar la vuelta a sus cuchillas y evitar así las costosas reparaciones de la hoja.
*En comparación con las cuchillas antiguas. (Disponible a principios de 2024)
- El intervalo de servicio del filtro de aceite del motor y del aceite del motor se ha ampliado a 1.000 horas*.
- Sistema de combustible actualizado y un intervalo de servicio del filtro de DEF tres veces más largo.
- Las luces LED duran hasta seis veces más que las luces halógenas.
- La puerta del compartimento del motor de mayor tamaño facilita el acceso a los puntos de servicio y mantenimiento.
- Retire el panel de servicio inferior sin necesidad de herramientas para tener un acceso rápido a la hora de inspeccionar los filtros y el compartimento del motor.
- Acceso a nivel del suelo a los filtros hidráulicos y al filtro de combustible primario/separador de agua.
- Soportes de montaje opcionales en la parte trasera de la máquina para tener una pala siempre a mano.
- Sistema de control con comprobaciones automáticas durante el arranque.
- El punto de engrase del muñón se encuentra ahora accesible sin necesidad de agacharse.
- Acceso a nivel del suelo al llenado rápido de combustible opcional.
- Plataforma de barra de tiro más larga que permite llenar el depósito de combustible y limpiar la cámara trasera con mayor comodidad.
Todas las comparaciones se refieren a la D6K2/modelo anterior de la D4.
*Primer cambio a las 500 horas. Se requiere el análisis programado de aceite (S·O·Ssm). Consulte el Manual de funcionamiento y mantenimiento (OMM) para obtener más detalles.
- El Motor Cat C4.4 cumple los estándares de emisiones Tier 4 Final de la EPA de EE. UU., Stage V de la UE, Japón 2014 y Stage V de Corea.
- La D4 emite hasta un 5 % menos CO2 que el modelo D6K2* anterior.
- Los motores diésel Cat deben utilizar ULSD (combustible diésel con contenido muy bajo en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles con menor intensidad de carbono hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos)** o 100 % de diésel renovable, HVO (aceite vegetal hidrogenado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Para obtener más información, consulte a su distribuidor Cat o las "Recomendaciones de fluidos para máquinas de Caterpillar" (SEBU6250).
- El control automático del régimen del motor ayuda a reducir el consumo de combustible innecesario y las emisiones de gases de efecto invernadero al permitir que el motor se ajuste automáticamente en el modo de funcionamiento en vacío cuando la máquina no está trabajando.
- AutoCarry automatiza la elevación de la hoja para reducir el deslizamiento de las cadenas con el fin de lograr la máxima eficiencia en cada pasada y reducir así el consumo de combustible y las emisiones de gases de efecto invernadero.
- Cat Grade con Slope Assist le ayuda a evitar las costosas rectificaciones, el desperdicio de combustible y las emisiones de gases de efecto invernadero mediante la automatización de la posición de la hoja sin una señal de GPS.
- Cat Grade con 3D automatiza los movimientos de la hoja con una señal de GPS, lo que le ayuda a seguir un diseño de pendiente, reduciendo así el consumo de combustible y las emisiones de gases de efecto invernadero al mejorar la eficiencia y la precisión.
- Los intervalos de mantenimiento ampliados no solo reducen el tiempo de inactividad, sino también la cantidad de fluido y de filtros que deben cambiarse durante la vida útil de la máquina.
- VisionLink muestra las emisiones de CO2 de los activos monitorizados, calculadas por tipo de combustible, correspondientes al combustible consumido durante el tiempo de funcionamiento cada día en un intervalo de fechas seleccionado.
- Remote Flash minimiza el tiempo de inactividad y de mantenimiento mientras mantiene su activo en funcionamiento con la máxima eficiencia. Su distribuidor Cat le enviará de forma virtual alertas sobre las actualizaciones de la máquina y estas se podrán instalar sin necesidad de que haya un técnico en el lugar de trabajo.
- Remote Troubleshoot reduce el tiempo de mantenimiento y mantiene su máquina en funcionamiento con la máxima eficiencia al permitir a su distribuidor Cat probar la máquina de forma virtual mientras esta está en funcionamiento. Una vez identificado el problema, un técnico podrá solucionarlo a la primera, lo cual le ahorrará tiempo y dinero.
*Todas las comparaciones con la D6K2. La productividad, el combustible y las emisiones de CO2 varían en función de la aplicación. Los cálculos de las emisiones de CO2 se basan en un ciclo de trabajo de referencia en el que se utilicen 2,2 galones (EE. UU.) por hora de combustible diésel #2 de EE. UU. Se aplica la metodología IPCC2006 que utiliza los factores de emisiones del concentrador de emisiones de la EPA de EE. UU. Incluye CO2 relacionado con DEF (Diesel Exhaust Fluid, fluido de escape diésel). Las mediciones de combustible se realizan a 15 °C. Las mejoras en cuanto al consumo de combustible medio estimado se basan en pruebas o datos de Product Link®, si están disponibles. Las mejoras en cuanto a la productividad se basan en datos de pruebas.
**Los motores sin dispositivos de postratamiento pueden utilizar mezclas más altas, hasta un 100 % de biodiésel.
Motor
| Modelo de motor |
Cat C4.4 |
| Potencia: neta |
97 kW |
130 hp |
| Potencia neta: ISO 9249 |
97 kW |
130 hp |
| Potencia neta: ISO 9249 (DIN) |
132 mhp |
132 mhp |
| Emisiones |
Tier 4 Final de la EPA de EE.UU./Stage V de la UE/Japón 2014/Stage V de Corea |
| Nota (1) |
Potencia neta disponible en el volante cuando el motor está equipado con ventilador, filtro de aire, sistema de postratamiento y alternador con el motor a una velocidad de 2.100 rev/min. La potencia indicada se prueba de acuerdo con el estándar especificado vigente en el momento de la fabricación. |
| Nota (2) |
Los motores diésel Cat deben utilizar ULSD (combustible diésel con contenido muy bajo en azufre con 15 ppm de azufre o menos) o ULSD mezclado con los siguientes combustibles** con menor intensidad de carbono hasta: 20 % de biodiésel FAME (éster metílico de ácidos grasos)* o 100 % de diésel renovable, HVO (aceite vegetal hidrotratado) y GTL (gas a líquido). Consulte las directrices para su correcta aplicación. Consulte a su distribuidor Cat o las “Recomendaciones de fluidos para máquinas de Caterpillar” (SEBU6250) para obtener más información. * Los motores sin dispositivos de postratamiento pueden usar mezclas más altas, hasta un 100 % de biodiésel (para el uso de mezclas superiores al 20 % de biodiésel, consulte a su distribuidor Cat). ** Los combustibles con menor intensidad de carbono no reducen significativamente las emisiones de gases de efecto invernadero (GHG) del tubo de escape. |
| Nota (3) |
Número de fabricación de la máquina 16B |
Pesos
| Peso de funcionamiento |
13272 kg |
29259 lb |
Transmisión
| Tren de potencia |
Transmisión hidrostática |
Capacidades de recarga de servicio
| Depósito de combustible |
260 l |
69 galón (EE. UU.) |
Capacidades de llenado de servicio
| Depósito de DEF |
19 l |
5 galón (EE. UU.) |
D4
| Peso de funcionamiento |
13272 kg |
29259 lb |
| Presión sobre el suelo |
40.5 kPa |
5.9 psi |
| Anchura de zapata estándar |
560 mm |
22 pulg |
| Hoja |
VPAT o VPAT plegable* |
| Capacidad de la hoja |
3.26 m³ |
4.26 yd³ |
D4 LGP
| Peso de funcionamiento |
14008 kg |
30882 lb |
| Presión sobre el suelo |
31 kPa |
4.5 psi |
| Anchura de zapata estándar |
760 mm |
30 pulg |
| Hoja |
VPAT o VPAT plegable* |
| Capacidad de la hoja |
3.81 m³ |
4.98 yd³ |
Hojas
| Nota |
*Las hojas VPAT plegables tienen la misma capacidad que las hojas XL/LGP VPAT. |
Sistema de aire acondicionado
| Aire acondicionado |
El sistema de aire acondicionado de esta máquina contiene el refrigerante con gas fluorado de efecto invernadero R134a (potencial de calentamiento global = 1430). El sistema contiene 1,6 kg de refrigerante, equivalente a 2,288 toneladas métricas de CO2. |
